Отвод крутоизогнутый ТУ 1469-011-593377520-2005

Отводы предназначены для предприятий нефтегазовой промышленности и рассчитаны на эксплуатацию в районах с холодным и умеренным климатом. Давление Рр до 10 МПа (100 кгс/см2) Материал: 09Г2С ГОСТ 5520, О9ГСФ ТС 105-428

Технические требования по ТУ 102-488, ТУ 1469 – 011 – 593377520 -2005 Пример условного обозначения отвода крутоизогнутого штампосварного с углом 900 наружным диаметром 630 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0.6, климатического исполнения “ХЛ”: Отвод ОКШ-900-630(16)-7,5-0,6-ХЛ ТУ 102-488

Примечание: по требованию заказчика отводы могут быть изготовлены сварными секторными с радиусом гиба от 1,0 Dн до 10 Dн диаметром от 530 до 1420 мм на условное давление до 10 МПа (100 кгс/см2) по ТУ 102-488, ТУ 51-29 и др. Возможна поставка и деталей неуказанных в таблице типоразмеров.

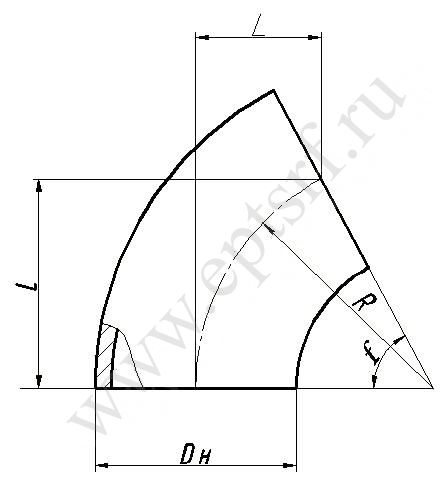

Условное обозначение	D_h	R	L	L₁	α	Масса
ОКШ-90°-530(18)-10-0,6-ХЛ	530	550	550	550	90°	270
ОКШ-60°-530(18)-10-0,6-ХЛ	530	550	476	275	60°	180
ОКШ-45°-530(18)-10-0,6-ХЛ	530	550	389	161	45°	135
ОКШ-30°-530(18)-10-0,6-ХЛ	530	550	275	74	30°	90
ОКШ-90°-530(10)-5,6-0,6-ХЛ	530	550	550	550	90°	143
ОКШ-60°-530(10)-5,6-0,6-ХЛ	530	550	476	275	60°	96
ОКШ-45°-530(10)-5,6-0,6-ХЛ	530	550	389	161	45°	72
ОКШ-30°-530(10)-5,6-0,6-ХЛ	530	550	275	74	30°	48
ОКШ-90°-630(16)-7,5-0,6-ХЛ	630	650	650	650	90°	381
ОКШ-60°-630(16)-7,5-0,6-ХЛ	630	650	563	325	60°	254
ОКШ-45°-630(16)-7,5-0,6-ХЛ	630	650	460	190	45°	190
ОКШ-30°-630(16)-7,5-0,6-ХЛ	630	650	325	87	30°	127
ОКШ-90°-630(12)-5,6-0,6-ХЛ	630	650	650	650	90°	249
ОКШ-60°-630(12)-5,6-0,6-ХЛ	630	650	563	325	60°	166
ОКШ-45°-630(12)-5,6-0,6-ХЛ	630	650	460	190	45°	125
ОКШ-30°-630(12)-5,6-0,6-ХЛ	630	650	325	87	30°	83
ОКШ-90°-720(20)-8-0,6-ХЛ	720	750	750	750	90°	504
ОКШ-60°-720(20)-8-0,6-ХЛ	720	750	650	375	60°	336
ОКШ-45°-720(20)-8-0,6-ХЛ	720	750	531	220	45°	252
ОКШ-30°-720(20)-8-0,6-ХЛ	720	750	375	101	30°	168
ОКШ-90°-720(10)-4-0,6-ХЛ	720	750	750	750	90°	268
ОКШ-60°-720(10)-4-0,6-ХЛ	720	750	650	375	60°	179
ОКШ-45°-720(10)-4-0,6-ХЛ	720	750	531	220	45°	134
ОКШ-30°-720(10)-4-0,6-ХЛ	720	750	375	110	30°	89
ОКШ-90°-820(20)-7,5-0,6-ХЛ	820	850	850	850	90°	654
ОКШ-60°-820(20)-7,5-0,6-ХЛ	820	850	737	425	60°	436
ОКШ-45°-820(20)-7,5-0,6-ХЛ	820	850	601	249	45°	327
