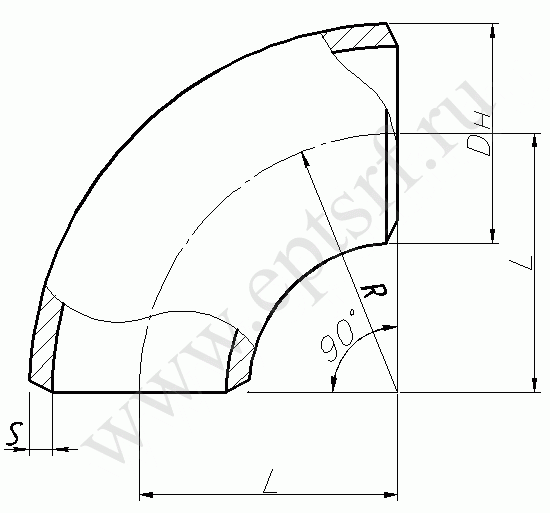

Отвод крутоизогнутый РД 26-02-80-88
Отводы предназначены для предприятий нефтегазового комплекса.
Размеры: ТУ 38-905-83.
Давление: Ру от 12,5 МПа (125 кгс/см2) до 40 МПа (400 кгс/см2).
Материал: Труба сталь 20 или 09Г2С ГОСТ 8731-74 гр.В, 15Х5М ГОСТ 550-75,ТУ 14-3-1080-81,
(08)12Х18Н10Т, 10Х17Н13М2Т ГОСТ 9940-81.
Технические требования по ТУ 39-905-83, РД 26-02-80-88.
Пример условного обозначения отвода, Dн=273 мм, S=16 мм с углом гиба 900 по РД 26-02-80-88, давление Ру 16МПа, сталь 15Х5М: отвод 900 273х16-10-15Х5М-РД 26-02-80-88.
Отводы изготавливаются также с углом гиба: 600, 450, 300.
|
Размеры присоедин. Труб, Dн х S |
Условн. Давление Ру, МПа |
Dн |
R |
Угол, град |
Масса, кг |
|
57х6 |
32 |
57 |
75 |
900 |
1,2 |
|
57х7 |
40 |
57 |
75 |
900 |
1,2 |
|
57х8 |
40 |
57 |
75 |
900 |
1,4 |
|
57х10 |
40 |
57 |
75 |
900 |
1,4 |
|
76х7 |
32 |
76 |
100 |
900 |
2,56 |
|
76х8 |
32 |
76 |
100 |
900 |
2,56 |
|
76х9 |
40 |
76 |
100 |
900 |
2,56 |
|
76х10 |
40 |
76 |
100 |
900 |
2,56 |
|
89х8 |
25 |
89 |
120 |
900 |
3,67 |
|
89х9 |
32 |
89 |
120 |
900 |
3,67 |
|
89х10 |
40 |
92 |
120 |
900 |
4,9 |
|
89х12 |
40 |
92 |
120 |
900 |
4,9 |
|
89х14 |
40 |
92 |
120 |
900 |
4,9 |
|
89х16 |
40 |
92 |
120 |
900 |
5,43 |
|
108х9 |
25 |
110 |
150 |
900 |
6,7 |
|
108х10 |
32 |
110 |
150 |
900 |
6,7 |
|
108х12 |
40 |
110 |
150 |
900 |
7,7 |
|
108х14 |
40 |
110 |
150 |
900 |
7,7 |
|
114х9 |
25 |
115 |
150 |
900 |
7,1 |
|
114х11 |
32 |
115 |
150 |
900 |
7,1 |
|
114х12 |
40 |
114 |
150 |
900 |
8,2 |
|
114х14 |
40 |
114 |
150 |
900 |
8,2 |
|
133х11 |
25 |
133 |
190 |
900 |
12,3 |
|
133х12 |
32 |
133 |
190 |
900 |
12,3 |
|
133х13 |
32 |
133 |
190 |
900 |
12,3 |
|
159х10 |
20 |
159 |
225 |
900 |
20,0 |
|
159х12 |
25 |
159 |
225 |
900 |
20,0 |
|
159х14 |
25 |
159 |
225 |
900 |
20,0 |
|
159х16 |
32 |
159 |
225 |
900 |
20,0 |
|
168х11 |
20 |
168 |
225 |
900 |
21,2 |
|
168х12 |
20 |
168 |
225 |
900 |
21,2 |
|
168х14 |
25 |
168 |
225 |
900 |
21,2 |
|
168х16 |
32 |
168 |
225 |
900 |
21,2 |
|
168х20 |
40 |
168 |
225 |
900 |
25,8 |
|
219х12 |
16 |
219 |
300 |
900 |
42,0 |
|
219х14 |
20 |
219 |
300 |
900 |
42,0 |
|
219х16 |
25 |
219 |
300 |
900 |
42,0 |
|
219х17 |
25 |
219 |
300 |
900 |
42,0 |
|
219х18 |
25 |
219 |
300 |
900 |
50,3 |
|
219х20 |
32 |
219 |
300 |
900 |
50,3 |
|
219х22 |
32 |
219 |
300 |
900 |
50,3 |
|
273х14 |
16 |
273 |
375 |
900 |
73,5 |
|
273х16 |
16 |
273 |
375 |
900 |
73,5 |
|
273х18 |
20 |
273 |
375 |
900 |
73,5 |
|
273х20 |
25 |
273 |
375 |
900 |
80,2 |
|
273х22 |
25 |
273 |
375 |
900 |
80,2 |
|
273х24 |
32 |
273 |
375 |
900 |
99,6 |
|
273х25 |
32 |
273 |
375 |
900 |
99,6 |
|
273х28 |
32 |
273 |
375 |
900 |
99,6 |
|
325х16 |
12,5 |
325 |
450 |
900 |
106,0 |
|
325х18 |
16 |
325 |
450 |
900 |
106,0 |
|
325х20 |
20 |
325 |
450 |
900 |
130,0 |
|
325х22 |
20 |
325 |
450 |
900 |
130,0 |
|
325х24 |
25 |
325 |
450 |
900 |
130,0 |
|
325х25 |
25 |
325 |
450 |
900 |
163,0 |
|
325х28...32 |
32 |
325 |
450 |
900 |
207,0 |
|
377х16...32 |
32 |
377 |
450 |
900 |
117...280 |
|
426х16...32 |
32 |
426 |
600 |
900 |
173...375 |
Внимание!
Кроме протяжных и штампованных крутоизогнутых отводов по требованиям Заказчика могут быть изготовлены гнутые бесшовные трубы диаметром от 57 до 720 мм и прямыми участками от 50 мм с радиусом гиба от 1,5 Dн до 6,0 Dн.
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
