Отвод крутоизогнутый ОСТ 34-10-752-97

Отводы (колена) секторные сварные ОСТ 34-10-752-97.

Настоящий стандарт распространяется на сварные секторные отводы (колена) из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.

Сварные секторные отводы (колена) предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение сварных секторных отводов (колен) по настоящему стандарту для изготовления трубопроводов по СниП 3.05..05-84.

Тех. характеристики:
Для трубопроводов тепловых сетей допускается применение сварных секторных отводов (колен) на рабочее давление до 2,5 Мпа (? 25,0 кгс/см2), при рабочей температуре до 350°С.

Материалы изготовления:

трубы бесшовные на Рраб.<2,2 МПа и Траб.?425°С по ГОСТ 8733 , 8731 гр.В (сталь марки 10Г2 по ГОСТ 4543); по ТУ 14-3-190-82 (сталь марки 10, 20 по ГОСТ 1050);

трубы бесшовные на Рраб.<2,2 МПа и Траб.< минус 30°С по ТУ 14-3-1128-82 (сталь марки 09Г2С по ГОСТ 19281);

трубы электросварные на Рраб. ?2,5 МПа и Траб.?350°С по ГОСТ 20295 тип3 (сталь марки 17ГС, 17Г1С по ГОСТ 19281); по ТУ 14-3-1698-90 (сталь марки 17Г1С-у по ТУ 14-3-1698-90);

листовая сталь на Рраб. ?1,6 МПа и Траб. от минус 20°С до плюс 200°С, марки Ст3Гпс4, Ст3сп5 категории 2-5 по ГОСТ 380, на Траб от минус 20°С до плюс 300°С, марки 20 по ГОСТ 1050;

листовая сталь на Рраб. ?2,5 МПа и Траб. от минус 20°С до плюс 350°С, марки 20К по ГОСТ 5520, на Траб от минус 40°С до плюс 350°С, марки 17ГС, 17Г1С по ГОСТ 19281, на Траб от минус 40°С до плюс 425°С, марки 16ГС по ГОСТ 19281, на Траб от минус 60°С до плюс 425°С, марки 09Г2С, 10Г2С1 по ГОСТ 19281.

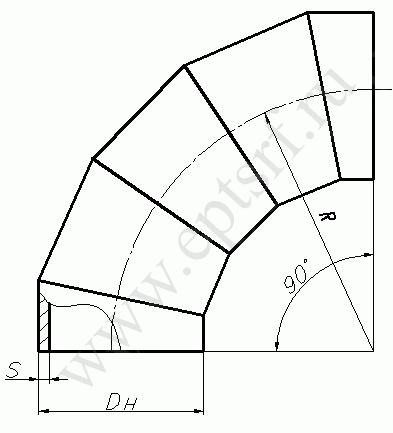

Отводы (колена) секторные сварные 90°


Обозначение Условное давление Ру, Размеры, мм Масса, кг
изделия МПа (кгс/см2) R S
426х10 2.5 (25) 640 10 118.4
530х8 2.5 (25) 800 8 134.0
530х11 2.5 (25) 530 11 138.5
630х12 2.5 (25) 950 12 283.3
630х12 2.5 (25) 630 12 209.4
720х9 2.5 (25) 1080 9 276.4
720х11 2.5 (25) 720 11 247.6
820х11 2.5 (25) 1230 11 438.8
820х11 2.5 (25) 820 14 317.7
1020х14 2.5 (25) 1530 14 862.5
1020х14 2.5 (25) 1020 14 579.0
1220х14 2.5 (25) 1830 14 1 233.7
530х8 1.6 (16) 530 8 100.7
630х10 1.6 (16) 950 10 236.7
720х9 1.6 (16) 720 9 202.8
820х9 1.6 (16) 1230 9 358.5
1020х10 1.6 (16) 1530 10 616.3
1220х11 1.6 (16) 1830 11 969.4
1420х14 1.6 (16) 2130 14 1 671.3
1620х14 1.6 (16) 2430 14 2 206.2
