Отвод крутоизогнутый ОСТ 34-10-752-92

Настоящий стандарт распространяется на сварные секторные отводы (колена) из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.

Сварные секторные отводы (колена) предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение сварных секторных отводов (колен) по настоящему стандарту для изготовления трубопроводов по СниП 3.05..05-84.

Тех. характеристики:
Для трубопроводов тепловых сетей допускается применение сварных секторных отводов (колен) на рабочее давление до 2,5 Мпа (? 25,0 кгс/см2), при рабочей температуре до 350°С.

Материалы изготовления:

трубы бесшовные на Рраб.<2,2 МПа и Траб.?425°С по ГОСТ 8733 , 8731 гр.В (сталь марки 10Г2 по ГОСТ 4543); по ТУ 14-3-190-82 (сталь марки 10, 20 по ГОСТ 1050);

трубы бесшовные на Рраб.<2,2 МПа и Траб.< минус 30°С по ТУ 14-3-1128-82 (сталь марки 09Г2С по ГОСТ 19281);

трубы электросварные на Рраб. ?2,5 МПа и Траб.?350°С по ГОСТ 20295 тип3 (сталь марки 17ГС, 17Г1С по ГОСТ 19281); по ТУ 14-3-1698-90 (сталь марки 17Г1С-у по ТУ 14-3-1698-90);

листовая сталь на Рраб. ?1,6 МПа и Траб. от минус 20°С до плюс 200°С, марки Ст3Гпс4, Ст3сп5 категории 2-5 по ГОСТ 380, на Траб от минус 20°С до плюс 300°С, марки 20 по ГОСТ 1050;

листовая сталь на Рраб. ?2,5 МПа и Траб. от минус 20°С до плюс 350°С, марки 20К по ГОСТ 5520, на Траб от минус 40°С до плюс 350°С, марки 17ГС, 17Г1С по ГОСТ 19281, на Траб от минус 40°С до плюс 425°С, марки 16ГС по ГОСТ 19281, на Траб от минус 60°С до плюс 425°С, марки 09Г2С, 10Г2С1 по ГОСТ 19281.

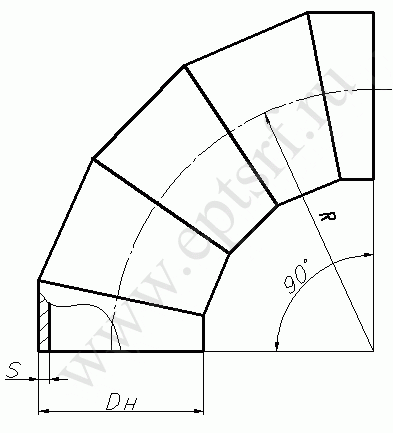

Отводы (колена) секторные сварные 90°
