Отвод крутоизогнутый ГОСТ 30753-2001

Краткая техническая характеристика:

Условное давление, Ру	до 16 МПа
Наружный диаметр, D	32-426 мм
Температура, tºC	От -70 до +450°С
Угол, гр.	45, 60, 90
Материал	20, 09Г2С

Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 2D с R приблизительно равным DN и тэта = 45°, тэта = 60°, тэта = 90° и тэта = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.

Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.

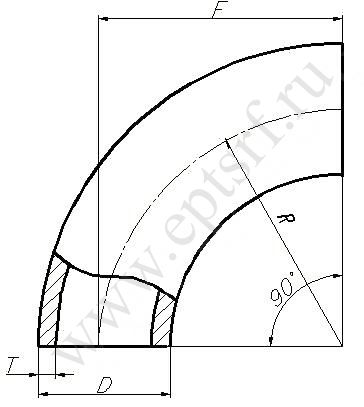

Поз.	Условный проход DN, мм	Диаметр наружный D, мм	F (R)	W	H	Толщина стенки Т, мм	Номинальное (условное) давление PN, МПа		Масса отвода (угол 90º), кг

			90º	60º	45º		Сталь 20	09Г2С
1	500	530	500	289	207	10,0	4	4	120
2						12,0	4	6,3	130
3						16,0	6,3	8	173
4						18,0	8	8	195
5	600	630	600	346	248	10,0	4	4	195
6						12,0	4	4	210
7						20,0	8	8	325,8
8	700	720	700	405	283	12,0	4	4	230
9						13,0	4	4	300
10						20,0	6,3	8	380
