Отводы гнутые ТУ 1469-488-25784132-2007


Стальные приварные гнутые отводы с углом поворота

от 3° до 90° предназначены для линейных трубопрово-

дов и технологических обвязок насосных и компрессор-

ных станций, а также других объектов нефтяной и газо-

вой промышленности, транспортирующих неагрессивные

нефть, нефтепродукты и газ. Материал: трубы по ГОСТ

8731 (В), ГОСТ 20295, ТУ 14-3-1573, ТУ 14-3-460, ТУ 14-

3-1128, ТУ 14-158-112-99, ТУ 14-162-14-96, ТУ 14-157-54-

97.

Отводы изготавливаются из стали 09Г2С, 08ГБЮ, 13Г1С, 12ГСБ, 10Г2ФБЮ, 17ГС, 20 ФА, 20 А, 20 С.

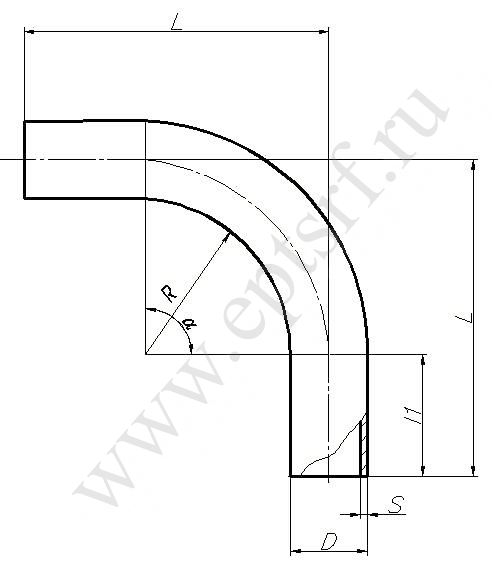

Исполнение 1: Dn = 219-530 мм, L=650, L1=1600 min.

Исполнение 2: Dn = 219-530 мм, L=650, L1=650.

Исполнение 3: Dn = 426-530 мм, L=1600, L1=3000 min.

По согласованию с заказчиком допускаются другие ра-

диусы гиба и прямые участки. Возможно изготовление

отводов с углами гиба от 3° до 90° с градацией 1°. Ради-

ус гиба от 2 до 5 ДУ.

Пример условного обозначения при заказе отвода 45°

первого исполнения из трубы 530 радиусом гиба 5Ду из стали 20 на давление 7,5 МПа на коэффициент ус-

ловий работы 0.6:

ОГ - 1 - 45° - 530 - 7,5 - 0,6 - 5Ду ТУ 1469-488-25784132-2007


Условный проход Ду

Наружный диаметр Dn

Толщина стенки S

Давление, МПа при коэффициенте условий работы

0.6

0.75

80

89

4

10.0

10.0

100

108

114

150

159

5

7.5

6

10.0

168

5

8.5

6

10.0

200

219

8

250

273

8

7.5

10

10.0

300

325

8

6.4

8.5

10

8.5

10.0

12

10.0

350

377

8

5.6

6.4

10

6.4

8.5

12

8.5

10.0

14

10.0

400

426

8

4.0

6.4

10

6.4

7.5

12

7.5

8.5

14

8.5

10.0

16

10.0

500


8

4.0

5.6

10

5.6

6.4

12

6.4

8.5

14

7.5

10.0

16

8.5

18

10
