Отвод гнутый ОСТ 36-42-81

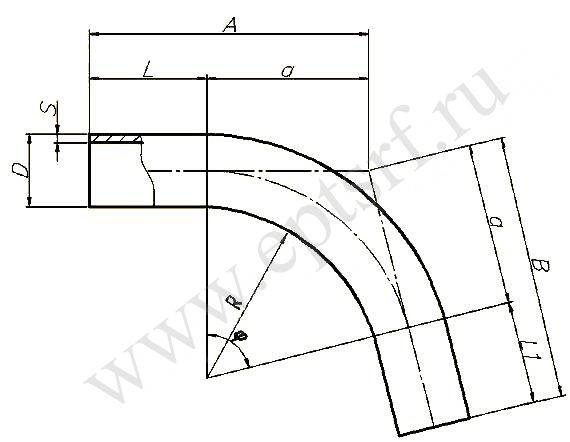

Обозначения:

DN - Условный проход;
D – наружный диаметр торцов отводов, мм;
S - толщина стенки отвода на торцах диаметра D;
 – толщина стенки отводов в неторцевых сечениях;
R – радиус изгиба (радиус кривизны осевой линии), мм;
φ – угол изгиба (угол поворота осевой линии), градус;
L, L1 – прямые участки, мм;
А, B – строительные длины, мм;
а – строительная длина изогнутого участка, мм.

Пример условного обозначения:

- отвод гнутый с углом изгиба 90°, наружным диаметром 108,0 мм с толщиной стенки 4,0 мм, со стандартным радиусом изгиба 320 мм, без прямых участков:
Отвод 90° 108х4 ОСТ 36-42-81.
- отвод гнутый с углом изгиба 90°, наружным диаметром 108,0 мм с толщиной стенки 4,0 мм, с радиусом изгиба 500 мм, с прямыми участками 500 мм и 2000 мм:
Отвод 90° 108х4-500-500-2000 ОСТ 36-42-81.

Технические характеристики:


DN D, мм T R
min
10 14 1,6 50
15 18 2,0 75
20 25 2,5 100
25 32 2,0 125
32 38 2,5 160
40 45 2,5 200
50 57 3,0 250
65 76 3,5 325
80 89 4,0 400
100 102 4,0 500
100 108 4,0 500
100 114 4,0 500
125 133 4,0 400
150 159 4,0 750
150 168 4,0 750
200 219 6,0 1000
250 273 7,0 1250
300 325 8,0 1500
350 377 8,0 1750
400 426 8,0 2000
500 530 8,0 2500

На основании ОСТ 36-42-81 по согласованию между изготовителем и потребителем (заказчиком) допускается изготовлять отводы гнутые других размеров, с другими углами и другими радиусами изгиба.
