Отвод гнутый ОСТ 34-10-421-90

1. Крутоизогнутые трубы из коррозионностойкой стали для трубопроводов групп В и С атомных станций по «Правилам АЭУ» изготавливаются на трубогибочных станках с нагревом токами высокой частоты. Р_раб.< 2,2 МПа (22 кгс/см²) t < 300°С.

Допускается применение крутоизогнутых труб по данному стандарту для трубопроводов, на которые распространяются РД 03-94 «Правила пара и горячей воды» и СНиП 3.05.05-84

2. Материал - трубы бесшовные (см. ОСТ 34-10-416) из стали марок 08Х18Н10Т или 12Х18Н10Т по ГОСТ 9940, ГОСТ 9941 ТУ 14-3-197-89 (технические требования по ГОСТ 5632).
Углы гиба от 15° до 90°.

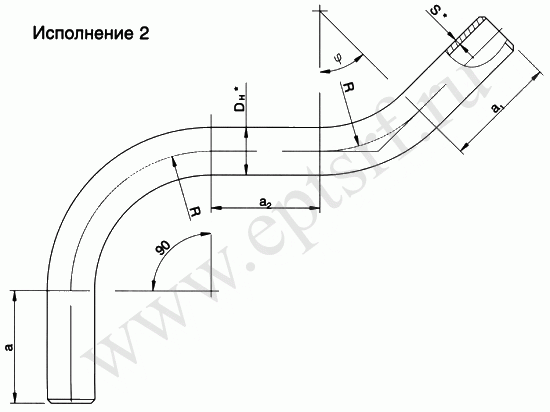

Отводы изготавливаются с одним или несколькими гибами, расположенными в одной плоскости.

Пример условного обозначения крутоизогнутых труб:
Исполнения 1 с углом гиба φ = 60°, из трубы диаметром Дн =159 мм долщиной стенки S= 6 мм , прямыми участками а = 350 мм, а₁ = 600 мм с длиной развертки 1317 мм на условное давление Ру 2,5 МПа для трубопроводов группы С, на которые распространяются «Правила АЭУ»:

Труба крутоизогнутая С 1- 60°- 159x6 - 350x600 -1317 -2,5 ОСТ34 - 10 - 421 - 90

То же, для трубопроводов группы В, на которые распространяются «Правила АЭУ»:

Труба кругоизогнугая В 1-60°-159 х 6 - 350 х 600 -1317 -2,5 ОСТ 34 - 10 - 421 - 90

Исполнения 3 с углом гиба φ = 60°, из трубы диаметром Дн =133 мм, толщиной стенки S= 6 мм , прямыми
участками а = 350 мм, a₁= 600 мм, а₂=300 мм с длиной развертки 1828 мм на условное давление Ру 2,5 МПа
для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Труба крутоизогнутая П 3- 60°- 133x6 - 350 х 600 -1828-2,5 ОСТ 34 - 10 - 421 - 90

То же для трубопроводов, на которые распространяются СНиП 3.05.05-84:

Труба крутоизогнутая 3- 60°- 133x6- 350 х 600 -1828-2,5 ОСТ 34 - 10 - 421 - 90

Размеры в мм

Условное давление Ру, МПа (кгс/см²)	Условный проход Ду, мм	Наружный диаметр Дн, мм	S, мм	R, мм	Прямой участок не менее, мм			Масса отвода при φ = 90° не менее, кг
Условное давление Ру, МПа (кгс/см²)	Условный проход Ду, мм	Наружный диаметр Дн, мм	S, мм	R, мм	а	a₁	a₂	Исп. 1	Исп. 2	Исп. 3
2,5 (25)	65	76	4,5	200	200	600	200	8,8	12,9	8,2
	80	89	5,0	250	250		250	12,9	19,5	13,4
	100	108	5,0	250	250		250	15,8	23,9	16,4
	125	133	6,0	350	350		300	28,2	44,1	34,1
	150	159	6,0	400			350	35,7	57,9	44,6
	200	219	11,0	500	400	700	400	106,4	173,2	135,1
	200	220	7,0	500	400	700	400	69,3	112,9	88,1
	250	273	11,0	750	500	800	500	176,1	295,3	240,2
	300	325	12,0	900	600	1000	600	288,1	480,6	387,4

ПРИМЕЧАНИЕ:
Исполнение 1 - один гиб,
Исполнение 3 - два гиба в одном направлении
