Отвод гнутый ОСТ 24.125.04-89

Отводы гнутые для трубопроводов АЭС.
Гнутые отводы с углами гиба 15,30,45,60 и 90° изготавливаются из труб коррозионностойкой стали аустенитного класса для трубопроводов атомных электростанций на рабочее давление и температуру среды (водяной пар и горячая вода):

р = 19,62 МПа (200 кгс/см²), t = 290°С;
р = 17,66 МПа (180 кгс/см²), t = 360°С;
р = 13,73 МПа (140 кгс/см²), t = 335°С;
р = 10,79 МПа (110 кгс/см²), t = 55°С;
р = 10,10 МПа (103 кгс/см²), t = 170°С;
р = 9,02 МПа (92 кгс/см²), t = 290°С;
р = 7,55 МПа (77 кгс/см²), t = 290°С;
р = 5,40 МПа (55 кгс/см²), t = 60°С;
р = 3,92 МПа (40 кгс/см²), t = 450°С;
р = 3,92 МПа (40 кгс/см²), t = 290°С;
р = 3,92 МПа (40 кгс/см²), t = 200°С.

Материал: трубы из стали марки 08Х18Н10Т по ТУ 14-3-197, ТУ 108-713 для трубопроводов групп В и С по ТУ 14-3-935 для трубопроводов группы С.

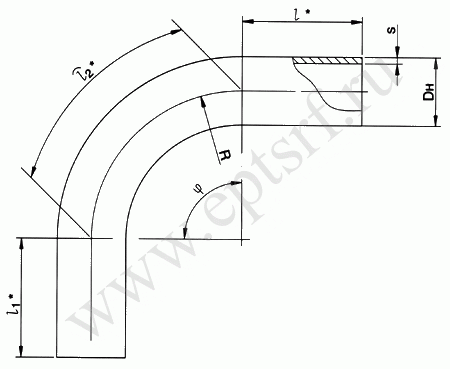

Пример условного обозначения отвода гнутого исполнения 10 Dy =100 мм с углом гиба 90°, радиусом 400 мм из трубы наружным диаметром DH = 133 мм., толщиной стенки S = 14 мм с прямыми участками длиной ℓ = 700 мм, ℓ₁ = 1400 мм и развернутой длиной 2728 мм на параметры среды р = 19,62 МПа (200 кгс/см²), t = 290°С:

Отвод 90° - 133x14 - 700x1400x2728 - R400 10 ОСТ 24.125.04

Исполнение	Условный проход Ду, мм	Dн	S	R	Угол гиба φ°	Развернутая длина гнутой части ℓ₂*	Масса гнутой части, кг
р= 19,62 МПа (200 кгс/см²), t = 290°С; р = 17,66 МПа (180 кгс/см²), t = 360°C
01	80	108	12,0	325	15°	85	2,5
02					30°	170	5,1
03					45°	255	7,6
04					60°	340	10,1
05					90°	511	15,2
06	100	133	14,0	400	15°	104	4,5
07					30°	209	8,9
08					45°	314	13,4
09					60°	419	17,8
10					90°	628	26,8
11	125	159	17,0	475	15°	124	7,7
12					30°	249	15,5
13					45°	373	23,3
14	125	159	17,0	475	60°	497	31,0
15	125	159	17,0	475	90°	746	46,5
р = 13,73 МПа (140 кгс/см²), t = 335°С
16	100	108	9,0	325	15°	85	1,9
17					30°	170	3,9
18					45°	255	5,9
19					60°	340	7,8
20					90°	511	11,7
21	125	133	11,0	400	15°	104	3,6
22					30°	209	7,2
23					45°	314	10,8
24					60°	419	114,4
25					90°	628	21,6
26	150	159	13,0	475	15°	124	6,1
27					30°	249	12,2
28					45°	373	18,3
29					60°	497	24,4
30					90°	746	36,6
31	200	245	19,0	850	15°	223	25,1
32					30°	445	50,2
33					45°	668	75,4
34					60°	890	100,4
35					90°	1335	150,7
36	250	273	20,0	900	15°	236	31,5
37					30°	472	62,9
38					45°	707	94,4
39					60°	943	125,8
40					90°	1415	188,7
р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С; р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С
41	100	108	7,0	500	15°	131	2,3
42					30°	262	4,7
43					45°	393	7,1
44					60°	524	9,4
45					90°	785	14,1
46	125	133	8,0	400	15°	104	2,7
47					30°	209	5,4
48					45°	314	8,1
49					60°	419	10,8
50					90°	628	16,2
51	150	159	9,0	475	15°	124	4,3
52					30°	249	8,7
53					45°	373	13,0
54					60°	497	17,3
55					90°	746	26,0
56	200	219	12,0	1000	15°	262	17,2
57					30°	524	34,3
58					45°	786	51,5
59					60°	1047	68,6
60					90°	1570	103,0
61	300	325	16,0	1000	15°	262	35,2
62					30°	524	70,3
63					45°	786	105,5
64					60°	1047	140,6
65					90°	1570	210,9

Исполнение	Условный проход Ду, мм	Dн	S	R	Угол гиба φ°	Развернутая длина гнутой части ℓ₂*	Масса гнутой части, кг
р = 3,92 МПа (40 кгс/см²), t = 450°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
66	150	159	6,5	475	15°	124	3,2
67					30°	249	6,4
68					45°	373	9,5
69					60°	497	12,7
70					90°	746	19,1
р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 5,40 МПа (55 кгс/см²), t = 60°C; p = 3,92 МПа (40 кгс/см²), t = 200°С
71	100	108	5,0	500	15°	131	1,7
72					30°	262	3,4
73					45°	393	5,2
74					60°	524	6,9
75					90°	785	10,3
81	125	133	6,0	600	15°	157	3,0
82					30°	314	6,0
83					45°	471	9,1
84					60°	628	12,1
85					90°	943	18,2
86				250	15°	65	1.4
87					30°	131	2,7
88					45°	196	4,1
89					60°	262	5,4
90					90°	393	8,2
91	150	159	6,5	300	15°	79	2,1
92					30°	157	4,2
93					45°	236	6,3
94					60°	314	8,4
95					90°	471	12,6
96	200	220	8,0	1000	15°	262	11,7
97					30°	524	23,5
98					45°	786	35,2
99					60°	1047	46,9
100					90°	1570	70,3
101	250	273	11,0	900	15°	236	17,8
102					30°	472	35,7
103					45°	707	53,5
104					60°	943	71,4
105					90°	1415	107,1
106	300	325	12,0	1000	15°	262	26,7
107					30°	524	53,4
108					45°	786	80,2
109					60°	1047	106,9
110					90°	1570	160,2
