Отвод гнутый ОСТ 24.125.03-89

Отводы гнутые Dy менее 100 мм для трубопроводов АЭС.
Гнутые отводы Dy < 100 мм с углами гиба 15°, 30°, 45°, 60° и 90° изготавливаются из труб коррозионно-стойкой стали аустенитного класса для трубопроводов атомных электростанций на рабочее давление и температуру среды (водяной пар и горячая вода):

р = 19,62 МПа (200 кгс/см²), t = 290°С;
р = 9,02 МПа (92 кгс/см²), t = 290°С;
р = 17,66 МПа (180 кгс/см²), t = 360°С;
р = 7,55 МПа (77 кгс/см²), t = 290°С;
р = 13,73 МПа (140 кгс/см²), t = 335°С;
р = 5,40 МПа (55 кгс/см²), t = 60°С;
р = 10,79 МПа (110 кгс/см²), t = 55°С;
р = 3,92 МПа (40 кгс/см²), t = 290°С;
р = 10,10 МПа (103 кгс/см²), t = 170°С;
р = 3,92 МПа (40 кгс/см²), t = 200°С.

Материал: трубы из стали марки 08Х18Н10Т по ТУ 14-3-197.
Пример условного обозначения отвода гнутого исполнения 06 Dy =15 мм с углом гиба 90° на параметры среды р = 19,62 МПа (200 кгс/см²), t = 290°С:

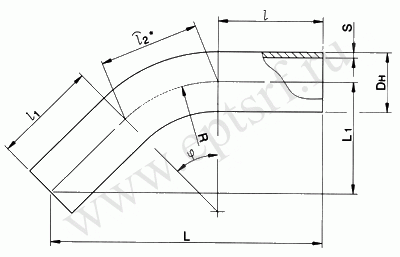

06 ОСТ24.125.03 Размеры в мм

Исполнение	Условный проход Ду, мм	Dн	S	R	ℓ	ℓ₁	Угол гиба φ°	Развернутая длина гнутой части	L	L₁	Масса кг
р = 19,62 МПа (200 кгс/см²), t = 290°С; р = 17,66 МПа (180 кгс/см²), t = 360°С; р = 13,73 МПа (140 кгс/см²), t = 335°С; р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С; р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С; р = 5,40 МПа (55 кгс/см²), t = 60°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
06	15	18	2,5	100	100	100	15°	26	222	29	0,22
07							30°	52	237	64	0,24
08							45°	79	241	100	0,27
09							60°	105	237	137	0,29
10							90°	157	200	200	0,34
11	20	25	3,0	150			15°	39	236	31	0,39
12							30°	79	265	71	0,46
13							45°	118	276	114	0,52
14							60°	157	281	162	0,59
15							90°	236	250	250	0,72
16	25	32	3,5		200	200	15°	39	432	57	1,08
17							30°	79	448	120	1,18
18							45°	118	447	185	1,28
19							60°	157	431	249	1,38
20							90°	236	350	350	1,57
р = 19,62 МПа (200 кгс/см²), t = 290°С; р = 17,66 МПа (180 кгс/см²), t = 360°С
21	32	38	3,5	150	200	200	15°	39	432	57	1,312
22							30°	79	448	120	1,43
23							45°	118	447	185	1,55
24							60°	157	431	249	1,67
25							90°	236	350	350	1,90
р = 13,73 МПа (140 кгс/см²), t = 335°С; р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С; р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С; р = 5,40 МПа (55 кгс/см²), t = 60°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
26	32	38	3,5	150	200	200	15°	39	432	57	1,31
27							30°	79	448	120	1,43
28							45°	118	447	185	1,55
29							60°	157	431	249	1,67
30							90°	236	350	350	1,90

Исполнение	Условный проход Ду, мм	Dн	S	R	ℓ	ℓ₁	Угол гиба φ°	Развернутая длина гнутой части	L	L₁	Масса кг
р = 17,66 МПа (180 ктс/см²), t = 360°С; р = 13,73 МПа (140 кгс/см²), t = 335°С
31	50	57	5,5	300	200	200	15°	79	471	62	3,36
32							30°	157	523	140	3,91
33							45°	236	554	229	4,46
34							60°	314	560	323	5,01
35							90°	471	500	500	6,11
36	65	76	7,0	300			15°	79	471	62	5,74
37							30°	157	523	140	6,67
38							45°	236	554	229	7,62
39							60°	314	560	323	8,55
40							90°	471	500	500	10,43
41	80	89	8,0	400			15°	105	497	66	8,12
42							30°	209	573	156	9,79
43							45°	314	624	259	11,50
44							60°	419	646	373	13,20
45							90°	628	600	600	16,50
р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С; р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С; р = 5,40 МПа (55 кгс/см²), t = 60°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
46	50	57	4,0	300	200	200	15°	79	471	62	2,52
47							30°	157	523	140	2,93
48							45°	236	554	229	3,35
49	50	57	4,0	300	200	200	60°	314	560	323	3,76
50	50	57	4,0				90°	471	500	500	4,58
51	65	76	4,5				15°	79	471	62	3,82
52							30°	157	523	140	4,45
53							45°	236	554	229	5,08
54							60°	314	560	323	5,7
55							90°	471	500	500	6,95
56	80	89	5,0	400			15°	105	497	66	5,26
57							30°	209	573	156	6,35
58							45°	314	624	259	7,44
59							60°	419	646	373	8,53
60							90°	628	600	600	10,70
