Отвод гнутый ОСТ 108.321.20-82

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением и температурой пара:

p = 13,73 МПа (140 кгс/см²), t = 515 °С;

p = 13,73 МПа (140 кгс/см²), t = 545 °С;

p = 13,73 МПа (140 кгс/см²), t = 560 °С;

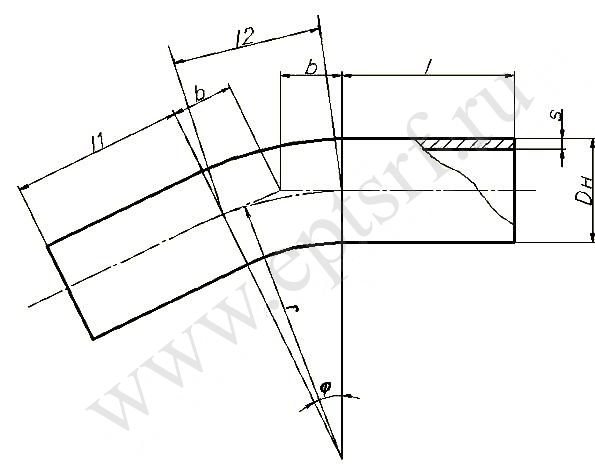

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на чертеже и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 6 %.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l₁:

не менее 100 мм - для исполнений 01 - 05 и 41 - 45;

не менее D_H плюс 200 мм - для остальных исполнений.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001L_pg,

где L_p - развернутая длина, мм:

L_p = l + l₁ + l₂;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Исполнения, заключенные в скобки, применять по согласованию с предприятием-изготовителем.

9. Пример условного обозначения отвода гнутого исполнения 18 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 36 мм, с прямыми участками длиной l = 800 мм, l₁ = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273?36 - 800?650?2526 - R1370 18 ОСТ 108.321.20.

Размеры, мм

Исполнение	Условный проходD_y	D_H*	d_p		r	S*	S₁	S_к	l	l₁	l_p		Угол гиба ?	l₂*	b*	Материал (марка, ТУ)
Исполнение	Условный проходD_y	D_H*	Номин.	Пред. откл.	r	S*	не менее		не менее		Номин.	Пред. откл.	Угол гиба ?	l₂*	b*	Материал (марка, ТУ)
p = 13,73 МПа (140 кгс/см²), t = 560 °С; р = 13,73 МПа (140 кгс/см²), t = 545 °С
01	50	76	-	-	300	13	9,3	-	250	150	-	-	15°	79	40	12Х1МФ ТУ 14-3-460
02													30°	157	80
03													45°	236	124
04													60°	314	173
05													90°	471	300
06	100	133	94	+ 0,54	600	20	16,2	17,3	500	500	50	+ 5	15°	157	79
07													30°	314	161
08													45°	471	249
09													60°	628	346
10													90°	942	600
p = 13,73 МПа (140 кгс/см²), t = 560 °С
11	150	219	156	+ 0,63	850	32	26,7	28,0	500	500	60	+ 5	15°	223	112	12Х1МФ ТУ 14-3-460
12													30°	445	228
13													45°	667	352
14													60°	890	491
15													90°	1335	850
16	200	273	203	+ 0,72	1370	36	29,2	31,5	800	650	75		15°	359	180	15Х1М1Ф ТУ 14-3-460
16													15°	359	180
17													30°	717	367
18													45°	1076	568
19													60°	1434	791
20													90°	2151	1370
21	300	377	281	+ 0,81	1500	50	40,0	44,3	1000	800	85		15°	393	198
22													30°	785	402
23													45°	1178	621
24													60°	1570	866
25													90°	2355	1500
p = 13,73 МПа (140 кгс/см²), t = 560 °С
26	175	219	164	+ 0,63	1000	28	23,1	24,0	500	500	60	+ 5	15°	262	132	12Х1МФ ТУ 14-3-460
27													30°	523	268
28													45°	785	414
29													60°	1047	577
30													90°	1570	1000
31	200	273	211	+ 0,72	1370	32	25,8	27,3	800	650	65		15°	359	180	15Х1М1Ф ТУ 14-3-460
32													30°	717	367
33													45°	1076	568
34													60°	1434	791
35													90°	2151	1370
36	250	325	251	+ 0,81	1370	38	30,4	32,3		800	75		15°	359	180
37													30°	717	367
38													45°	1076	568
39													60°	1434	791
40													90°	2151	1370
p = 13,73 МПа (140 кгс/см²), t = 515°С
(41)	65	76	-	-	300	9	6,0	-	250	150	-	-	15°	79	40	12Х1МФ ТУ 14-3-460
(42)													30°	157	80
(43)													45°	236	124
(44)													60°	314	173
(45)													90°	471	300
(46)	100	133	106	+ 0,54	600	14	10,5	11,5	500	500	50	+ 5	15°	157	79
(47)													30°	314	161
(48)													45°	471	249
(49)													60°	628	346
(50)													90°	942	600
(51)	125	159	128	+ 0,63	650	16	12,5	13,4					15°	170	86
(52)													30°	340	174
(53)													45°	510	269
(54)													60°	680	375
(55)													90°	1020	650
(56)	150	194	156		750	20	15,2	16,5					15°	196	99
(57)													30°	393	201
(58)													45°	589	311
(59)													60°	785	433
(60)													90°	1178	750
(61)	175	219	176		1000	22	17,2	18,5					15°	262	132
(62)													30°	523	268
(63)													45°	785	414
(64)													60°	1047	577
(65)													90°	1570	1000
(66)	225	273	222	+ 0,72	1370	26	21,5	22,5	800	650			15°	359	180
(67)													30°	717	367
(67)													30°	717	367
(68)													45°	1076	568
(69)													60°	1434	791
(70)													90°	2151	1370
(71)	250	325	263	+ 0,81	1370	32	25,5	27,0		800	60		15°	359	180
(72)													30°	717	367
(73)													45°	1076	568
(74)													60°	1434	791
(75)													90°	2151	1370
p = 13,73 МПа (140 кгс/см²), t = 515 °С
(76)	350	426	354	+0,89	1700	38	30,0	31,6	1000	800	75	+ 5	15°	445	224	15Х1М1Ф ТУ 14-3-460
(77)													30°	890	456
(78)													45°	1335	704
(79)													60°	1779	982
(80)													90°	2669	1700
