Отвод гнутый ОСТ 108.321.19-82

Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Материал: Сталь 20 ТУ 14-3Р-55

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.321.19-82 в нескольких исполнениях.

Условия эксплуатации:

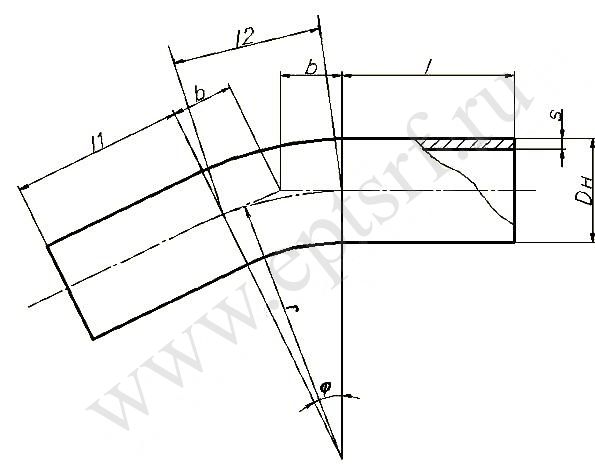

Исполнение	D	Dн	r	s	l	l1	Угол гиба, φ	l2	b
01	диаметр 10	16	100	2,0	100	100	15°	26	13
02	диаметр 10	16	100	2,0	100	100	30°	52	27
03	диаметр 10	16	100	2,0	100	100	45°	79	41
04	диаметр 10	16	100	2,0	100	100	60°	105	58
05	диаметр 10	16	100	2,0	100	100	90°	157	100
06	диаметр 20	28	150	3,0	100	100	15°	39	20
07	диаметр 20	28	150	3,0	100	100	30°	79	40
08	диаметр 20	28	150	3,0	100	100	45°	118	62
09	диаметр 20	28	150	3,0	100	100	60°	157	87
10	диаметр 20	28	150	3,0	100	100	90°	236	150

Условия эксплуатации:

Исполнение	D	Dн	r	s	l	l1	Угол гиба, φ	l2	b
11	диаметр 25	32	150	3,0	100	100	15°	39	20
12	диаметр 25	32	150	3,0	100	100	30°	79	40
13	диаметр 25	32	150	3,0	100	100	45°	118	62
14	диаметр 25	32	150	3,0	100	100	60°	157	87
15	диаметр 25	32	150	3,0	100	100	90°	236	150
16	диаметр 32	38	150	3,0	100	100	15°	39	20
17	диаметр 32	38	150	3,0	100	100	30°	79	40
18	диаметр 32	38	150	3,0	100	100	45°	118	62
19	диаметр 32	38	150	3,0	100	100	60°	157	87
20	диаметр 32	38	150	3,0	100	100	90°	236	150
21	диаметр 50	57	300	4,0	150	150	15°	79	40
22	диаметр 50	57	300	4,0	150	150	30°	157	80
23	диаметр 50	57	300	4,0	150	150	45°	236	124
24	диаметр 50	57	300	4,0	150	150	60°	314	173
25	диаметр 50	57	300	4,0	150	150	90°	471	300
