Отвод гнутый ОСТ 108.321.18-82

Предназначен для использования в паропроводах тепловых электростанций.

Условия эксплуатации:

Давление Р=37,27 Мпа (380 кгс/см2)

Температура t=280°С

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Материал: 15ГС ТУ 14-3Р-55

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.321.18-82 в нескольких исполнениях.

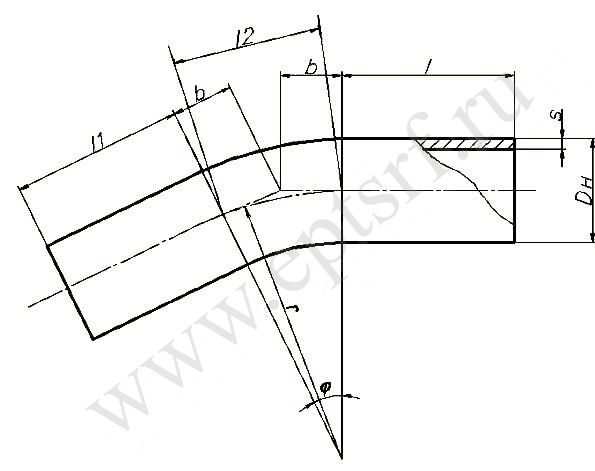

Исполнение	Dу	Dн	r	s	l	l1	Угол гиба φ	l2	b
01	диаметр 10	16	100	2,5	100	100	15°	26	13
02	диаметр 10	16	100	2,5	100	100	30°	52	27
03	диаметр 10	16	100	2,5	100	100	45°	79	41
04	диаметр 10	16	100	2,5	100	100	60°	105	58
05	диаметр 10	16	100	2,5	100	100	90°	157	100
06	диаметр 20	28	150	4,0	100	100	15°	39	20
07	диаметр 20	28	150	4,0	100	100	30°	79	40
08	диаметр 20	28	150	4,0	100	100	45°	118	62
09	диаметр 20	28	150	4,0	100	100	60°	157	87
10	диаметр 20	28	150	4,0	100	100	90°	236	150
11	диаметр 40	57	300	9,0	150	150	15°	79	40
12	диаметр 40	57	300	9,0	150	150	30°	157	80
13	диаметр 40	57	300	9,0	150	150	45°	236	124
14	диаметр 40	57	300	9,0	150	150	60°	314	173
15	диаметр 40	57	300	9,0	150	150	90°	471	300
16	диаметр 100	133	600	18,0	500	500	15°	157	79
17	диаметр 100	133	600	18,0	500	500	30°	314	161
18	диаметр 100	133	600	18,0	500	500	45°	471	249
19	диаметр 100	133	600	18,0	500	500	60°	628	346
20	диаметр 100	133	600	18,0	500	500	90°	942	600
21	диаметр 150	194	750	26,0	500	500	15°	196	99
22	диаметр 150	194	750	26,0	500	500	30°	393	201
23	диаметр 150	194	750	26,0	500	500	45°	589	311
24	диаметр 150	194	750	26,0	500	500	60°	785	433
25	диаметр 150	194	750	26,0	500	500	90°	1178	750
26	диаметр 200	273	1370	36,0	800	650	15°	359	180
27	диаметр 200	273	1370	36,0	800	650	30°	717	367
28	диаметр 200	273	1370	36,0	800	650	45°	1076	568
29	диаметр 200	273	1370	36,0	800	650	60°	1434	791
30	диаметр 200	273	1370	36,0	800	650	90°	2151	1370
31	диаметр 250	325	1370	42,0	800	800	15°	359	180
32	диаметр 250	325	1370	42,0	800	800	30°	717	367
33	диаметр 250	325	1370	42,0	800	800	45°	1076	568
34	диаметр 250	325	1370	42,0	800	800	60°	1434	791
35	диаметр 250	325	1370	42,0	800	800	90°	2151	1370
36	диаметр 300	377	1500	50,0	800	800	15°	393	198
37	диаметр 300	377	1500	50,0	800	800	30°	785	402
38	диаметр 300	377	1500	50,0	800	800	45°	1178	621
39	диаметр 300	377	1500	50,0	800	800	60°	1570	866
40	диаметр 300	377	1500	50,0	800	800	90°	2355	1500
(41)	диаметр 350	465	2100	60,0	1200	1200	15°	550	276
(42)	диаметр 350	465	2100	60,0	1200	1200	30°	1099	563
(43)	диаметр 350	465	2100	60,0	1200	1200	45°	1649	870
(44)	диаметр 350	465	2100	60,0	1200	1200	60°	2198	1212
(45)	диаметр 350	465	2100	60,0	700	700	90°	3297	2100
