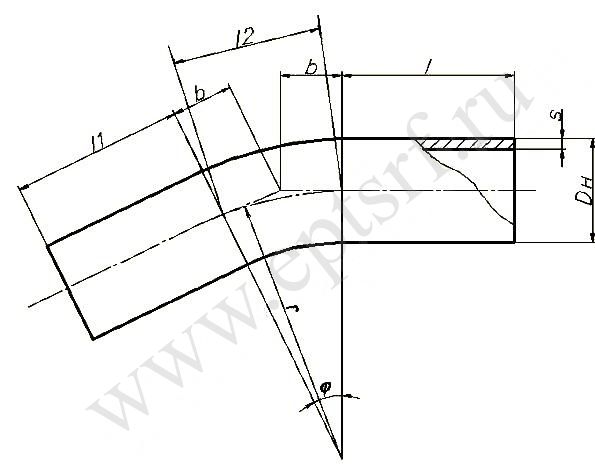

Отвод гнутый ОСТ 108.321.15-82

Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.321.15-82 в нескольких исполнениях.

Условия эксплуатации:

р=4,31 МПа (44 кгс/см2), t=340°С

р=3,92 МПа (40 кгс/см2), t=200°С

Исп.	Dу	Dн	r	s	Угол гиба φ	l2	b	Масса гнутой части, кг	Материал (марка, ТУ)
01	диаметр 65	76	300	4,0	250	150	15˚	79	40	Сталь 20 ТУ 14-3Р-55
02	диаметр 65	76	300	4,0	250	150	30˚	157	80	Сталь 20 ТУ 14-3Р-55
03	диаметр 65	76	300	4,0	250	150	45˚	236	124	Сталь 20 ТУ 14-3Р-55
04	диаметр 65	76	300	4,0	250	150	60˚	314	173	Сталь 20 ТУ 14-3Р-55
05	диаметр 65	76	300	4,0	250	150	90˚	471	300	Сталь 20 ТУ 14-3Р-55
06	диаметр 80	89	400	4,5	250	200	15˚	105	53	Сталь 20 ТУ 14-3Р-55
07	диаметр 80	89	400	4,5	250	200	30˚	209	107	Сталь 20 ТУ 14-3Р-55
08	диаметр 80	89	400	4,5	250	200	45˚	314	166	Сталь 20 ТУ 14-3Р-55
09	диаметр 80	89	400	4,5	250	200	60˚	419	231	Сталь 20 ТУ 14-3Р-55
10	диаметр 80	89	400	4,5	250	200	90˚	628	400	Сталь 20 ТУ 14-3Р-55
11	диаметр 150	159	650	7,0	500	500	15˚	170	86	Сталь 20 ТУ 14-3Р-55
12	диаметр 150	159	650	7,0	500	500	30˚	340	174	Сталь 20 ТУ 14-3Р-55
13	диаметр 150	159	650	7,0	500	500	45˚	510	269	Сталь 20 ТУ 14-3Р-55
14	диаметр 150	159	650	7,0	500	500	60˚	680	375	Сталь 20 ТУ 14-3Р-55
15	диаметр 150	159	650	7,0	500	500	90˚	1020	650	Сталь 20 ТУ 14-3Р-55
16	диаметр 200	219	1000	9,0	500	500	15˚	262	132	Сталь 20 ТУ 14-3Р-55
17	диаметр 200	219	1000	9,0	500	500	30˚	523	268	Сталь 20 ТУ 14-3Р-55
19	диаметр 200	219	1000	9,0	500	500	60˚	1047	577	Сталь 20 ТУ 14-3Р-55
20	диаметр 200	219	1000	9,0	500	500	90˚	1570	1000	Сталь 20 ТУ 14-3Р-55
21	диаметр 250	273	1370	10,0	800	650	15˚	359	180	Сталь 20 ТУ 14-3Р-55
22	диаметр 250	273	1370	10,0	800	650	30˚	717	367	Сталь 20 ТУ 14-3Р-55
23	диаметр 250	273	1370	10,0	800	650	45˚	1076	568	Сталь 20 ТУ 14-3Р-55
24	диаметр 250	273	1370	10,0	800	650	60˚	1434	791	Сталь 20 ТУ 14-3Р-55
25	диаметр 250	273	1370	10,0	800	650	90˚	2151	1370	Сталь 20 ТУ 14-3Р-55
26	диаметр 300	325	1370	13,0	800	800	15˚	359	180	Сталь 20 ТУ 14-3Р-55
27	диаметр 300	325	1370	13,0	800	800	30˚	717	367	Сталь 20 ТУ 14-3Р-55
28	диаметр 300	325	1370	13,0	800	800	45˚	1076	568	Сталь 20 ТУ 14-3Р-55
29	диаметр 300	325	1370	13,0	800	800	60˚	1434	791	Сталь 20 ТУ 14-3Р-55
30	диаметр 300	325	1370	13,0	800	800	90˚	2151	1370	Сталь 20 ТУ 14-3Р-55
31	диаметр 350	377	1500	13,0	1000	800	15˚	393	198	Сталь 20 ТУ 14-3Р-55
32	диаметр 350	377	1500	13,0	1000	800	30˚	785	402	Сталь 20 ТУ 14-3Р-55
33	диаметр 350	377	1500	13,0	1000	800	45˚	1178	621	Сталь 20 ТУ 14-3Р-55
34	диаметр 350	377	1500	13,0	1000	800	60˚	1570	866	Сталь 20 ТУ 14-3Р-55
35	диаметр 350	377	1500	13,0	1000	800	90˚	2355	1500	Сталь 20 ТУ 14-3Р-55
36	диаметр 400	426	1700	14,0	1000	800	15˚	445	224	Сталь 20 ТУ 14-3Р-55
37	диаметр 400	426	1700	14,0	1000	800	30˚	890	456	Сталь 20 ТУ 14-3Р-55
38	диаметр 400	426	1700	14,0	1000	800	45˚	1335	704	Сталь 20 ТУ 14-3Р-55
39	диаметр 400	426	1700	14,0	1000	800	60˚	1779	982	Сталь 20 ТУ 14-3Р-55
40	диаметр 400	426	1700	14,0	1000	800	90˚	2669	1700	Сталь 20 ТУ 14-3Р-55

р=4,31 МПа (44 кгс/см2), t=340°С

Исп.	Dу	Dн	r	s	Угол гиба φ	l2	b	Масса гнутой части, кг	Материал (марка, ТУ)
41	диаметр 450	465	2100	16,0	1000	800	15˚	550	276	Сталь 20 ТУ 14-3Р-55
42	диаметр 450	465	2100	16,0	1000	800	30˚	1099	563	Сталь 20 ТУ 14-3Р-55
43	диаметр 450	465	2100	16,0	1000	800	45˚	1649	870	Сталь 20 ТУ 14-3Р-55
44	диаметр 450	465	2100	16,0	1000	800	60˚	2198	1212	Сталь 20 ТУ 14-3Р-55
45	диаметр 450	465	2100	16,0	1000	800	90˚	3297	2100	Сталь 20 ТУ 14-3Р-55
(46)	диаметр 600	630	2300	25,0	700	700	15˚	602	303	16ГС ТУ 14-3Р-55
(47)	диаметр 600	630	2300	25,0	700	700	30˚	1204	616	16ГС ТУ 14-3Р-55
(48)	диаметр 600	630	2300	25,0	700	700	45˚	1806	953	16ГС ТУ 14-3Р-55
(49)	диаметр 600	630	2300	25,0	700	700	60˚	2407	1328	16ГС ТУ 14-3Р-55
(50)	диаметр 600	630	2300	25,0	200	200	90˚	3611	2300	16ГС ТУ 14-3Р-55

р=3,92 МПа (40 кгс/см2), t=200°С

Исп.	Dу	Dн	r	s	Угол гиба φ	l2	b	Масса гнутой части, кг	Материал (марка, ТУ)
51	диаметр 100	108	600	5,0	300	200	15˚	157	79	Сталь 20 ТУ 14-3Р-55
52	диаметр 100	108	600	5,0	300	200	30˚	314	161	Сталь 20 ТУ 14-3Р-55
53	диаметр 100	108	600	5,0	300	200	45˚	471	249	Сталь 20 ТУ 14-3Р-55
54	диаметр 100	108	600	5,0	300	200	60˚	628	346	Сталь 20 ТУ 14-3Р-55
55	диаметр 100	108	600	5,0	300	200	90˚	942	600	Сталь 20 ТУ 14-3Р-55
56	диаметр 125	133	600	5,0	500	500	15˚	157	79	Сталь 20 ТУ 14-3Р-55
57	диаметр 125	133	600	5,0	500	500	30˚	314	161	Сталь 20 ТУ 14-3Р-55
58	диаметр 125	133	600	5,0	500	500	45˚	471	249	Сталь 20 ТУ 14-3Р-55
59	диаметр 125	133	600	5,0	500	500	60˚	628	346	Сталь 20 ТУ 14-3Р-55
60	диаметр 125	133	600	5,0	500	500	90˚	942	600	Сталь 20 ТУ 14-3Р-55
