Отвод гнутый ОСТ 108.321.14-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Материал: Сталь 20 ТУ 14-3Р-55

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.321.14-82 в нескольких исполнениях.

Условия эксплуатации:

  • p=3,92 МПа (40 кгс/см2), t=440°С
  • р=7,45 МПа (76 кгс/см2), t=145°С

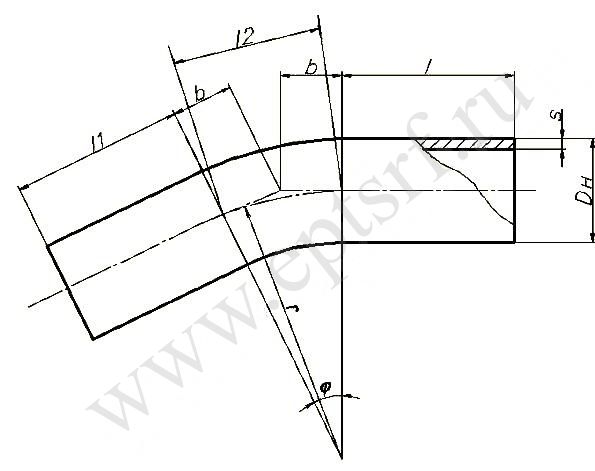

Исполнение r s l l1 Угол гиба φ l2 b
01 диаметр 80 89 400 6 250 200 15˚ 105 53
02 диаметр 80 89 400 6 250 200 30˚ 210 107
03 диаметр 80 89 400 6 250 200 45˚ 314 165
04 диаметр 80 89 400 6 250 200 60˚ 419 231
05 диаметр 80 89 400 6 250 200 90˚ 628 400
06 диаметр 150 159 650 9 500 500 15˚ 170 86
07 диаметр 150 159 650 9 500 500 30˚ 340 174
08 диаметр 150 159 650 9 500 500 45˚ 510 269
09 диаметр 150 159 650 9 500 500 60˚ 680 375
10 диаметр 150 159 650 9 500 500 90˚ 1020 650
11 диаметр 200 219 1000 13 500 500 15˚ 262 132
12 диаметр 200 219 1000 13 500 500 30˚ 523 268
13 диаметр 200 219 1000 13 500 500 45˚ 785 414
14 диаметр 200 219 1000 13 500 500 60˚ 1047 577
15 диаметр 200 219 1000 13 500 500 90˚ 1570 1000
16 диаметр 250 273 1370 16 800 650 15˚ 359 180
17 диаметр 250 273 1370 16 800 650 30˚ 717 367
18 диаметр 250 273 1370 16 800 650 45˚ 1076 568
19 диаметр 250 273 1370 16 800 650 60˚ 1434 791
20 диаметр 250 273 1370 16 800 650 90˚ 2151 1370
21 диаметр 300 325 1370 19 800 800 15˚ 359 180
22 диаметр 300 325 1370 19 800 800 30˚ 717 367
23 диаметр 300 325 1370 19 800 800 45˚ 1076 568
24 диаметр 300 325 1370 19 800 800 60˚ 1434 791
25 диаметр 300 325 1370 19 800 800 90˚ 2151 1370
  • p=3,92 МПа (40 кгс/см2), t=440°С
Исполнение r s l l1 Угол гиба φ l2 b
26 диаметр 100 108 600 8 300 200 15˚ 157 79
27 диаметр 100 108 600 8 300 200 30˚ 314 161
28 диаметр 100 108 600 8 300 200 45˚ 471 249
29 диаметр 100 108 600 8 300 200 60˚ 628 346
30 диаметр 100 108 600 8 300 200 90˚ 942 600
  • р=7,45 МПа (76 кгс/см2), t=145°С
  • р=4,31 МПа (44 кгс/см2), t=340°С
Исполнение r s l l1 Угол гиба φ l2 b
31 диаметр 100 108 600 6 300 200 15˚ 157 79
32 диаметр 100 108 600 6 300 200 30˚ 314 161
33 диаметр 100 108 600 6 300 200 45˚ 471 249
34 диаметр 100 108 600 6 300 200 60˚ 628 346
35 диаметр 100 108 600 6 300 200 90˚ 942 600
