Отвод гнутый ОСТ 108.321.13-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Материал: 15ГС ТУ 14-3Р-55

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.321.13-82 в нескольких исполнениях.

Условия эксплуатации:

  • p=23,54 МПа (240 кгс/см2), t=250°С
  • р=18,14 МПа (185 кгс/см2), t=215°С

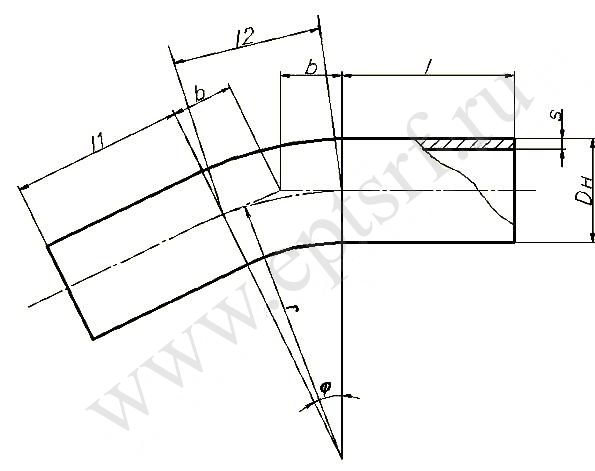

Исполнение r s l l1 Угол гиба φ l2 b
01 диаметр 65 76 300 9 250 150 15˚ 79 40
02 диаметр 65 76 300 9 250 150 30˚ 157 80
03 диаметр 65 76 300 9 250 150 45˚ 236 124
04 диаметр 65 76 300 9 250 150 60˚ 314 173
05 диаметр 65 76 300 9 250 150 90˚ 471 300
06 диаметр 100 133 600 13 500 500 15˚ 157 79
07 диаметр 100 133 600 13 500 500 30˚ 314 161
08 диаметр 100 133 600 13 500 500 45˚ 471 249
09 диаметр 100 133 600 13 500 500 60˚ 628 346
10 диаметр 100 133 600 13 500 500 90˚ 942 600
  • p=23,54 МПа (240 кгс/см2), t=250°С
Исполнение r s l l1 Угол гиба φ l2 b
12 диаметр 150 194 750 17 500 500 30˚ 393 201
13 диаметр 150 194 750 17 500 500 45˚ 589 311
14 диаметр 150 194 750 17 500 500 60˚ 785 433
15 диаметр 150 194 750 17 500 500 90˚ 1178 750
16 диаметр 175 219 850 19 500 500 15˚ 223 112
17 диаметр 175 219 850 19 500 500 30˚ 445 228
18 диаметр 175 219 850 19 500 500 45˚ 667 352
19 диаметр 175 219 850 19 500 500 60˚ 890 491
20 диаметр 175 219 850 19 500 500 90˚ 1335 850
21 диаметр 225 273 1370 24 800 650 15˚ 359 180
22 диаметр 225 273 1370 24 800 650 30˚ 717 367
23 диаметр 225 273 1370 24 800 650 45˚ 1076 568
24 диаметр 225 273 1370 24 800 650 60˚ 1434 791
25 диаметр 225 273 1370 24 800 650 90˚ 2151 1370
26 диаметр 250 325 1370 28 800 800 15˚ 359 180
27 диаметр 250 325 1370 28 800 800 30˚ 717 367
28 диаметр 250 325 1370 28 800 800 45˚ 1076 568
29 диаметр 250 325 1370 28 800 800 60˚ 1434 791
30 диаметр 250 325 1370 28 800 800 90˚ 2151 1370
31 диаметр 300 377 1500 32 1000 800 15˚ 393 198
32 диаметр 300 377 1500 32 1000 800 30˚ 785 402
33 диаметр 300 377 1500 32 1000 800 45˚ 1178 621
34 диаметр 300 377 1500 32 1000 800 60˚ 1570 866
35 диаметр 300 377 1500 32 1000 800 90˚ 2355 1500
36 диаметр 350 426 1700 36 1000 800 15˚ 445 224
37 диаметр 350 426 1700 36 1000 800 30˚ 890 456
38 диаметр 350 426 1700 36 1000 800 45˚ 1335 704
39 диаметр 350 426 1700 36 1000 800 60˚ 1779 982
40 диаметр 350 426 1700 36 1000 800 90˚ 2669 1700
  • р=18,14 МПа (185 кгс/см2), t=215°С
Исполнение r s l l1 Угол гиба φ l2 b
42 диаметр 150 194 750 15 500 500 30˚ 393 201
43 диаметр 150 194 750 15 500 500 45˚ 589 311
44 диаметр 150 194 750 15 500 500 60˚ 785 433
45 диаметр 150 194 750 15 500 500 90˚ 1178 750
46 диаметр 175 219 850 16 500 500 15˚ 223 112
47 диаметр 175 219 850 16 500 500 30˚ 445 228
48 диаметр 175 219 850 16 500 500 45˚ 667 352
49 диаметр 175 219 850 16 500 500 60˚ 890 491
50 диаметр 175 219 850 16 500 500 90˚ 1335 850
51 диаметр 225 273 1370 20 800 650 15˚ 359 180
52 диаметр 225 273 1370 20 800 650 30˚ 717 367
53 диаметр 225 273 1370 20 800 650 45˚ 1076 568
54 диаметр 225 273 1370 20 800 650 60˚ 1434 791
55 диаметр 225 273 1370 20 800 650 90˚ 2151 1370
56 диаметр 250 325 1370 22 800 800 15˚ 359 180
57 диаметр 250 325 1370 22 800 800 30˚ 717 367
58 диаметр 250 325 1370 22 800 800 45˚ 1076 568
59 диаметр 250 325 1370 22 800 800 60˚ 1434 791
60 диаметр 250 325 1370 22 800 800 90˚ 2151 1370
61 диаметр 300 377 1500 26 1000 800 15˚ 393 198
62 диаметр 300 377 1500 26 1000 800 30˚ 785 402
63 диаметр 300 377 1500 26 1000 800 45˚ 1178 621
64 диаметр 300 377 1500 26 1000 800 60˚ 1570 866
65 диаметр 300 377 1500 26 1000 800 90˚ 2355 1500
