Отвод гнутый ГОСТ 22793-83

Отводы гнутые для трубопроводов, применяемые на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, по Ру св. 10 до 100 МПа, Ду от 6 до 200 мм при температуре среды от минус 50 до плюс 510°С.

Марка стали: сталь 20 ГОСТ 1050, 15ХМ ГОСТ 20072; 10Г2 ГОСТ 4543 09Г2С ГОСТ 19281, 08Х18Н10Т ГОСТ 5632.

Пример условного обозначения гнутого отвода исполнения 4 с углом 15° Ду=65 мм на условное давление Ру=63МПа согласно таблицы из трубы 127 х 28 мм из стали марки 09Г2С:

Отвод 4 - 15° - 65 - 100 - 127 х 28 - 09Г2С - ГОСТ 22793

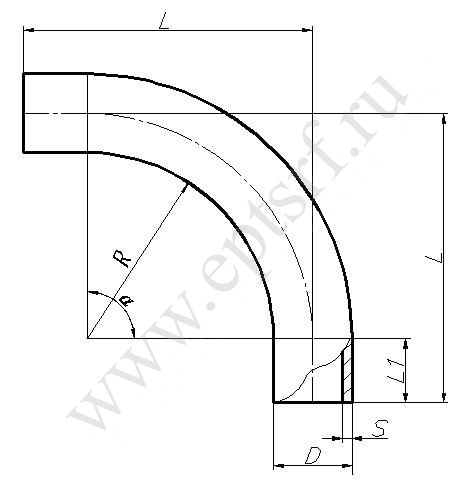

Условный проход Dy	Исполнение детали	D, (мм)	s, (мм)	г, (мм)	L, (мм)		L₁ в зависимости от ( α ) (мм)				Масса отвода, (кг)
						15°	30°	45°	60°	90°
6	2	11	2,5	55	130	8	15	23	32	55	0,2
		12	3,0

	4	15	4,5								0,3
10	2	18	3,5	90	180	23	23	38	51	90	0,5
		20	4,5								0,6
	4	25	7,0 4,5								1,0
15	2			125	220	18	33	53	73	125	0,8
			5,0								0,9
	4	35	9,0 5,0								2,3
25	1			170	300	22	45	70	97	170	1,5
	2	38	6,0								2,6
		45	9,0								4,3
	3		10,0								4,6
	4	50	12,0	225	360	30	60	93	135	225	7,1
32	1	45	6,0								3,7
			6,5								4,0
	2	51	11,0								4,7
		50	9,0								5,7
	3	57	12,0	250	400	32	68	106	142	250	9,3
	4	68	16,0	275	450	36	70	114	158	275	16,1
40	1	56	7,0	250	400						5,9
		57				32	68	106	142	250	6,1
	2	68	12,0	275	450	36	70	114	158	275	13,0
	3		14,0								14,6
	4	83	19,0	340	560	45	90	145	195	340	29,3
50	1	76	9,0	340	560	45	90	145	195	340	14,5
	2	83	14,0								23,3
	3	102	20,0	450	680	69	120	260	260	450	47,2
	4	102	22,0			69	120	180			50,7
65	1	89	11,0			75	150	240			24,8
	2	102	16,0								39,7
	3	114	22,0	480	740	78			330	480	63,8
	4	127	28,0	525	800	75	145	225	310	525	94,3
80	1	114	14,0	480	740		150	240	330	480	44,1
	2	127	18,0	525	800		145	225	310	525	66,7
	3	140	25,0	600	900	80	160	250	345	600	109,4
	4	159	36,0	630	1000	85	170	263	365	630	188,9
100	1	127	14,0	525	800	75	145	225	310	525	53,8
	2	140	20,0	600	900	80	160	250	345	600	91,3
	3	159	28,0	630	1000	85	170	263	365	630	156,5
150	1	194	20,0	800	1300	105	215	330	455	800	192,4
