Опора Серия 5.900-7 (Выпуск 1, 2, 3, 4)

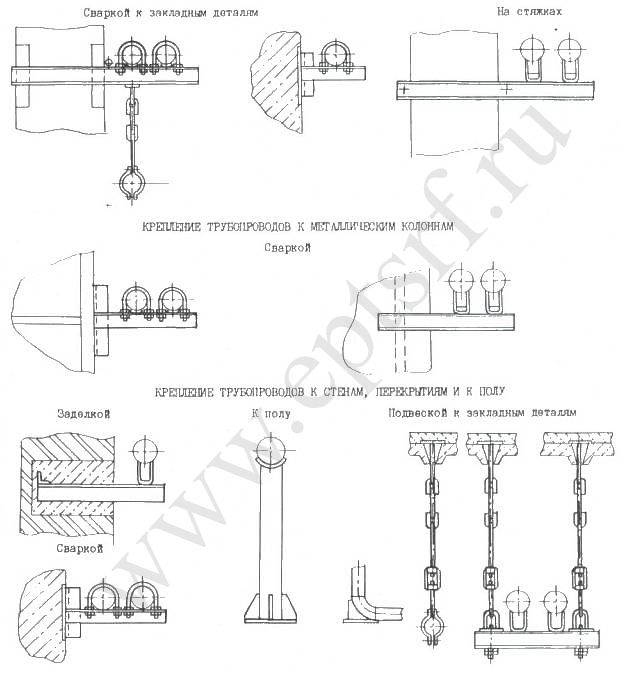

ОСНОВНЫЕ СХЕМЫ КОНСТРУКТИВНЫХ ИСПОЛНЕНИЙ КРЕПЛЕНИЙ К СТРОИТЕЛЬНЫМ КОНСТРУКЦИЯМ

КРЕПЛЕНИЕ ТРУБОПРОВОДОВ К ЖЕЛЕЗОБЕТОННЫМ КОЛОННАМ

D1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочие чертежи серии 5.900-7 распространяются на крепления трубопроводов Ду 50-250 мм, транспортирующих воду и пар с температурой до 150°С, а также холодоноситель с температурой от минус 15°С до плюс 15°С и максимальным давлением 1,6 МПа (16 кгс/см²).

Рабочие чертежи состоят из пяти выпусков:

выпуск 0 - Технические характеристики и данные для подбора;

выпуск I - Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам;

выпуск 2 - Опорные конструкции и средства крепления изолированных трубопроводов к железобетонным колоннам;

выпуск 3 - Опорные конструкции и средства крепления трубопроводов к металлическим колоннам;

выпуск 4 - Опорные конструкции и средства крепления трубопроводов к стенам, перекрытиям и к полу.

Для крепления трубопроводов Ду ? 50 мм следует пользоваться типовой серией 4.904-69."Детали крепления санитарно-технических приборов и трубопроводов".

Опорные конструкции и средства крепления предусмотрены для различных вариантов по диаметрам (50-250 мм), количеству трубопроводов в одном потоке (от одного до четырех) по их расположению (горизонтальному, вертикальному), по их креплению к различным строительным конструкциям (стенам, колоннам, перекрытиям и к полу).

Предусмотрены различные способы крепления трубопроводов к строительным конструкциям зданий: посредством сварки, заделкой металлических кронштейнов в стены, установкой закладных деталей в перекрытия здания, а также посредством стяжных шпилек к железобетонным колоннам.

В выпусках I и 2 опорные конструкции разработаны для наиболее применяемых железобетонных колонн с размерами 400×400 и 400×600, с привязкой для двух взаимно перпендикулярных направлений потока трубопроводов.

Крепление к железобетонным колоннам предусмотрено:

приваркой к закладным элементам колонн и съемным на стяжных шпильках.

В выпуске 3 опорные конструкции разработаны для крепления к металлическим колоннам сваркой.

В выпуске 4 крепления к стенам предусмотрено: заделкой металлических кронштейнов в кирпичные стены.

Крепления трубопроводов к перекрытиям осуществляется подвеской или приваркой к закладным деталям, установленным в стыках между плитами.

Выбор нагрузок на опорные конструкции произведен исходя из максимальных расстояний между опорами. Таблица максимальных расстояний между опорами и масса пролета трубопроводов приведена в выпуске 0.

С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Каждый конкретный вид опорной конструкции имеет свое обозначение и полный комплект конструкторской документации, что позволяет своевременно производить индексацию проектов и произвести заказ опор и креплений на любом предприятии при отсутствии централизованного обеспечения.

Выбор опор и креплений следует производить в соответствии с техническими данными, приведенными в выпуске 0 исходя из допускаемых нагрузок (Р, Q).

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Серия 5.900-7 разработана взамен серии 3.900-9 вып. 0, 1, 2, 3, 4.
