Опора Серия 4.903-10 (Выпуск 6)

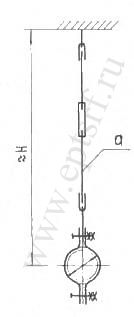

1. ОПОРА ПОДВЕСНАЯ ЖЕСТКАЯ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ Дн 32-76 мм
(ЧЕРТ. Т22.00.00.000СБ)
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
»Н |
Масса, кг |
|
Т22.01.00.000СБ |
32 |
100 |
1110 |
1,00 |
|
Т22.02 |
1360 |
1,10 |
||
|
Т22.03 |
1660 |
1,23 |
||
|
Т22.04 |
1860 |
1,30 |
||
|
Т22.05 |
2110 |
1,39 |
||
|
Т22.06 |
2360 |
1,49 |
||
|
Т22.07 |
2610 |
1.59 |
||
|
Т22.08 |
38 |
1110 |
1,01 |
|
|
Т22.09 |
1360 |
1,11 |
||
|
Т22.10 |
1610 |
1,25 |
||
|
Т22.11 |
1860 |
1,31 |
||
|
Т22.12 |
2110 |
1,41 |
||
|
Т22.13 |
2360 |
1,50 |
||
|
Т22.14 |
2610 |
1,60 |
||
|
Т22.15 |
45 |
150 |
1115 |
1,03 |
|
Т22.16 |
1365 |
1,13 |
||
|
Т22.17 |
1670 |
1,25 |
||
|
Т22.18 |
1870 |
1,32 |
||
|
Т22.19 |
2120 |
1,42 |
||
|
Т22.20 |
2870 |
1,52 |
||
|
Т22.21 |
2615 |
1,62 |
||
|
Т22.22 |
57 |
1120 |
1,05 |
|
|
Т22.23 |
1370 |
1,15 |
||
|
Т22.24 |
1670 |
1,27 |
||
|
Т22.25.00.000СБ |
1870 |
1,85 |
||
|
Т22.26.00.000СБ |
57 |
150 |
2120 |
1,44 |
|
Т22.27 |
2370 |
1,54 |
||
|
Т22.28 |
2620 |
1,65 |
||
|
Т22.29 |
76 |
1130 |
1,09 |
|
|
Т22.30 |
1380 |
1,19 |
||
|
Т22.31 |
1680 |
1,31 |
||
|
Т22.32 |
1880 |
1,39 |
||
|
Т22.33 |
2130 |
1,49 |
||
|
Т22.34 |
2380 |
1,59 |
||
|
Т22.35.00.000СБ |
2630 |
1,68 |

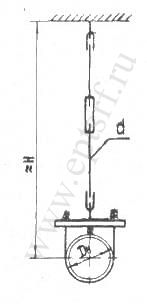

2. ОПОРА ПОДВЕСНАЯ ЖЕСТКАЯ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ Дн 89-325 мм
(ЧЕРТ. Т23.00.00.000СБ)
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
d |
»Н |
Масса, кг |
|
|
min |
max |
|||||
|
Т23.01.00.000СБ |
89 |
300 |
10 |
1150 |
1230 |
2,08 |
|
Т23.02 |
1380 |
1480 |
2,23 |
|||
|
Т23.03 |
1630 |
1730 |
2,39 |
|||
|
Т23.04 |
1880 |
1980 |
2,54 |
|||
|
Т23.05 |
2130 |
2230 |
2,70 |
|||
|
Т23.06 |
2380 |
2480 |
2,85 |
|||
|
Т23.07 |
2630 |
2730 |
3,00 |
|||
|
Т23.08 |
108 |
500 |
12 |
1160 |
1260 |
2,70 |
|
Т23.09 |
1410 |
1510 |
2,93 |
|||
|
Т23.10 |
1660 |
1760 |
3,15 |
|||
|
Т23.11 |
1910 |
2010 |
3,37 |
|||
|
Т23.12 |
2160 |
2260 |
3,59 |
|||
|
Т23.13 |
2410 |
2510 |
3,81 |
|||
|
Т23.14 |
2660 |
2760 |
4,03 |
|||
|
Т23.15 |
133 |
800 |
16 |
1150 |
1300 |
5,36 |
|
Т23.16 |
1400 |
1550 |
5,75 |
|||
|
Т23.17 |
1650 |
1800 |
6,14 |
|||
|
Т23.18.00.000СБ |
1900 |
2050 |
6,55 |
|||
|
Т23.19.00.000СБ |
133 |
800 |
2150 |
2300 |
6,94 |
|
|
Т23.20 |
2400 |
2550 |
7,33 |
|||
|
Т23.21 |
2650 |
2800 |
7,72 |
|||
|
Т23.22 |
159 |
1200 |
1160 |
1310 |
5,54 |
|
|
Т23.23 |
1410 |
1560 |
5,93 |
|||
|
Т23.24 |
1660 |
1810 |
6,32 |
|||
|
Т23.25 |
1910 |
2060 |
6,73 |
|||
|
Т23.26 |
2160 |
2310 |
7,12 |
|||
|
Т23.27 |
2410 |
2560 |
7,51 |
|||
|
Т23.28 |
2660 |
2810 |
7,90 |
|||
|
Т23.29 |
194 |
1500 |
1180 |
1330 |
5,78 |
|
|
Т23.30 |
1420 |
1580 |
6,17 |
|||
|
Т23.31 |
1680 |
1830 |
6,56 |
|||
|
Т23.32 |
1930 |
2080 |
6,97 |
|||
|
Т23.33 |
2180 |
2330 |
7,36 |
|||
|
Т23.34 |
2430 |
2580 |
7,75 |
|||
|
Т23.35 |
2680 |
2830 |
8,14 |
|||
|
Т23.36 |
219 |
2000 |
20 |
1190 |
1340 |
8,96 |
|
Т23.37 |
1440 |
1590 |
9,58 |
|||
|
Т23.38 |
1690 |
1840 |
10,20 |
|||
|
Т23.39 |
1990 |
2090 |
10,82 |
|||
|
Т23.40 |
2190 |
2310 |
11,43 |
|||
|
Т23.41 |
2440 |
2590 |
12,05 |
|||
|
Т23.42 |
2690 |
2840 |
12,67 |
|||
|
Т23.43 |
273 |
2600 |
1240 |
1390 |
10,64 |
|
|
Т23.44 |
1490 |
1640 |
11,26 |
|||
|
Т23.45 |
1740 |
1890 |
11,88 |
|||
|
Т23.46 |
1990 |
2140 |
12,50 |
|||
|
Т23.47 |
2240 |
2390 |
13,11 |
|||
|
Т23.48 |
2490 |
2640 |
13,73 |
|||
|
Т23.49.00.000СБ |
2740 |
2890 |
14,35 |
|||
|
Т23.50.00.000СБ |
325 |
3500 |
24 |
1290 |
1460 |
7,00 |
|
Т23.51 |
1540 |
1710 |
17,89 |
|||
|
Т23.52 |
1790 |
1960 |
18,78 |
|||
|
Т23.53 |
2040 |
2210 |
19,66 |
|||
|
Т23.54 |
2290 |
2460 |
20,55 |
|||
|
Т23.55 |
2540 |
2710 |
21,44 |
|||
|
Т23.56.00.000СБ |
2790 |
2960 |
22,97 |
|||

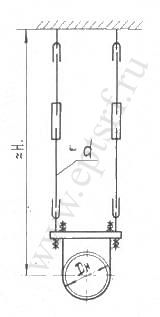

3. ОПОРА ПОДВЕСНАЯ ЖЕСТКАЯ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ Дн 273-630 мм
(ЧЕРТ. Т24.00.00.000СБ)
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
d |
»Н |
Масса, кг |
|
|
min |
max |
|||||
|
Т24.01.00.000СБ |
273 |
3500 |
24 |
1480 |
1630 |
26,1 |
|
Т24.02 |
1730 |
1880 |
27,0 |
|||
|
Т24.03 |
1980 |
2130 |
27,9 |
|||
|
Т24.04 |
2230 |
2380 |
28,7 |
|||
|
Т24.05 |
2480 |
2630 |
29,6 |
|||
|
Т24.06 |
2730 |
2880 |
30,5 |
|||
|
Т24.07 |
2980 |
3130 |
32,1 |
|||
|
Т24.08 |
325 |
4500 |
30 |
1510 |
1660 |
41,8 |
|
Т24.09 |
1760 |
1910 |
43,2 |
|||
|
Т24.10 |
2010 |
2160 |
44,6 |
|||
|
Т24.11 |
2260 |
2410 |
46,0 |
|||
|
Т24.12 |
2510 |
2660 |
47,4 |
|||
|
Т24.13 |
2760 |
2910 |
48,8 |
|||
|
Т24.14 |
3010 |
3160 |
50,1 |
|||
|
Т24.15 |
377 |
3500 |
24 |
1550 |
1700 |
31,7 |
|
Т24.16 |
1800 |
1950 |
32,6 |
|||
|
Т24.17 |
2050 |
2200 |
33,5 |
|||
|
Т24.18 |
2300 |
2450 |
34,4 |
|||
|
Т24.19 |
2550 |
2700 |
35,2 |
|||
|
Т24.20 |
2900 |
2950 |
36,1 |
|||
|
Т24.21.00.000СБ |
3050 |
3200 |
37,7 |
|||
|
Т24.22.00.000СБ |
377 |
6200 |
36 |
1570 |
1760 |
63,0 |
|
Т24.23 |
1820 |
2010 |
65,0 |
|||
|
Т24.24 |
2070 |
2260 |
67,0 |
|||
|
Т24.25 |
2320 |
2510 |
69,0 |
|||
|
Т24.26 |
2570 |
2760 |
71,0 |
|||
|
Т24.27 |
2820 |
3010 |
73,0 |
|||
|
Т24.28 |
3070 |
3260 |
75,0 |
|||
|
Т24.29 |
426 |
4500 |
30 |
1570 |
1720 |
45,7 |
|
Т24.30 |
1820 |
1970 |
47,1 |
|||
|
Т24.31 |
2070 |
2220 |
48,5 |
|||
|
Т24.32 |
2320 |
2470 |
49,9 |
|||
|
Т24.33 |
2570 |
2720 |
51,3 |
|||
|
Т24.34 |
2820 |
2970 |
52,7 |
|||
|
Т24.35 |
3070 |
3220 |
54,0 |
|||
|
Т24.36 |
480 |
6200 |
36 |
1650 |
1840 |
68,9 |
|
Т24.37 |
1900 |
2090 |
70,9 |
|||
|
Т24.38 |
2150 |
2340 |
72,9 |
|||
|
Т24.39 |
2400 |
2590 |
74,9 |
|||
|
Т24.40 |
2650 |
2840 |
76,9 |
|||
|
Т24.41 |
2900 |
3090 |
78,9 |
|||
|
Т24.42 |
3150 |
3340 |
80,9 |
|||
|
Т24.43 |
530 |
7000 |
1710 |
1900 |
76,4 |
|
|
Т24.44 |
1960 |
2150 |
78,4 |
|||
|
Т24.45 |
2210 |
2400 |
80,4 |
|||
|
Т24.46 |
2460 |
2650 |
82,4 |
|||
|
Т24.47 |
2710 |
2900 |
84,4 |
|||
|
Т24.48 |
2960 |
3150 |
86,4 |
|||
|
Т24.49 |
3210 |
3400 |
88,4 |
|||
|
Т24.50 |
630 |
1750 |
1940 |
81,5 |
||
|
Т24.51 |
2000 |
2190 |
83,5 |
|||
|
Т24.52 |
2250 |
2440 |
85,5 |
|||
|
Т24.53 |
2500 |
2690 |
87,5 |
|||
|
Т24.54 |
2750 |
2940 |
89,5 |
|||
|
Т24.55 |
3000 |
3190 |
91,5 |
|||
|
Т24.56.00.000СБ |
3250 |
3440 |
32,5 |
|||
ОПОРА ПОДВЕСНАЯ ЖЕСТКАЯ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ Дн 426-630 мм
(ЧЕРТ. Т25.00.00.000СБ)
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
d |
»Н |
Масса, кг |
|
|
min |
max |
|||||
|
Т25.01.00.000СБ |
426 |
9500 |
30 |
1420 |
1550 |
84,5 |
|
Т25.02 |
1970 |
1800 |
87,3 |
|||
|
Т25.03 |
2220 |
2050 |
90,1 |
|||
|
Т25.04 |
2470 |
2300 |
92,9 |
|||
|
Т25.05 |
2720 |
2550 |
95,7 |
|||
|
Т25.06 |
2970 |
2800 |
98,5 |
|||
|
Т25.07 |
3220 |
3050 |
101,1 |
|||
|
Т25.08 |
480 |
14000 |
36 |
1840 |
1650 |
135,9 |
|
Т25.09 |
2090 |
1900 |
139,9 |
|||
|
Т25.10 |
2340 |
2150 |
143,9 |
|||
|
Т25.11 |
2590 |
2400 |
147,9 |
|||
|
Т25.12 |
2840 |
2650 |
151,9 |
|||
|
Т25.13 |
3090 |
2900 |
155,9 |
|||
|
Т25.14 |
3340 |
3150 |
159,9 |
|||
|
Т25.15 |
530 |
1900 |
1710 |
144,2 |
||
|
Т25.16 |
2150 |
1960 |
147,2 |
|||
|
Т25.17 |
2400 |
2210 |
151,2 |
|||
|
Т25.18 |
2650 |
2460 |
155,2 |
|||
|
Т25.19 |
2900 |
2710 |
159,2 |
|||
|
Т25.20 |
3150 |
2960 |
163,2 |
|||
|
Т25.21 |
3400 |
3210 |
167,2 |
|||
|
Т25.22 |
630 |
1940 |
1750 |
151,6 |
||
|
Т25.23 |
2190 |
2000 |
155,6 |
|||
|
Т25.24 |
2440 |
2250 |
159,6 |
|||
|
Т25.25 |
2690 |
2500 |
163,6 |
|||
|
Т25.26 |
2940 |
2750 |
167,6 |
|||
|
Т25.27 |
3190 |
3000 |
171,6 |
|||
|
Т25.28.00.000СБ |
3440 |
3250 |
175,6 |
|||
ОПОРА ПОДВЕСНАЯ ПРУЖИННАЯ ГОРИЗОНТАЛЬНЫХ ТРУБОПРОВОДОВ Дн 159-426 мм
(ЧЕРТ. Т27.00.00.000СБ)
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
Δ |
d |
Н |
Масса, кг |
|
Т27.01.00.000СБ |
159 |
1050 |
50 |
16 |
2260 |
35,1 |
|
Т27.02 |
100 |
51,7 |
||||
|
Т27.03 |
194 |
1600 |
50 |
2280 |
38,2 |
|
|
Т27.04 |
100 |
56,7 |
||||
|
Т27.05 |
219 |
2300 |
50 |
20 |
2320 |
61,6 |
|
Т27.06 |
100 |
94,0 |
||||
|
Т27.07 |
273 |
3500 |
50 |
24 |
2540 |
90,9 |
|
Т27.08 |
100 |
141,0 |
||||
|
Т27.09 |
325 |
4800 |
50 |
30 |
2580 |
123,9 |
|
Т27.10 |
100 |
187,4 |
||||
|
Т27.11 |
377 |
3500 |
50 |
24 |
2620 |
96,7 |
|
Т27.12 |
100 |
146,7 |
||||
|
Т27.13 |
426 |
4800 |
50 |
30 |
2640 |
127,8 |
|
Т27.14 |
100 |
192,1 |
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
Δ |
d |
Н |
Масса, кг |
|
Т28.01.00.000СБ |
377 |
8000 |
50 |
24 |
2620 |
203 |
|
Т28.02 |
100 |
314 |
||||
|
Т28.03 |
426 |
9500 |
50 |
30 |
2640 |
253 |
|
Т28.04 |
100 |
380 |
||||
|
Т28.05 |
480 |
6600 |
50 |
24 |
198 |
|
|
Т28.06 |
100 |
298 |
||||
|
Т28.07 |
530 |
8000 |
50 |
215 |
||
|
Т28.08 |
100 |
326 |
||||
|
Т28.09 |
630 |
50 |
2680 |
222 |
||
|
Т28.10 |
100 |
333 |
||||
|
Т28.11 |
720 |
9500 |
50 |
30 |
2830 |
300 |
|
Т28.12 |
100 |
427 |
||||
|
Т28.13 |
820 |
50 |
2880 |
309 |
||
|
Т28.14 |
100 |
436 |
||||
|
Т28.15 |
920 |
50 |
2930 |
325 |
||
|
Т28.16 |
100 |
425 |
||||
|
Т28.17 |
1020 |
50 |
2980 |
335 |
||
|
Т28.18 |
100 |
462 |
||||
|
Т28.19 |
1220 |
50 |
3080 |
355 |
||
|
Т28.20 |
100 |
482 |
||||
|
Т28.21 |
1420 |
50 |
3180 |
375 |
||
|
Т28.22 |
10 |
502 |
7. ОПОРА ПОДВЕСНАЯ ПРУЖИННАЯ ГОРИ3ОНТАЛЬНЫХ ТРУБОПРОВОДОВ Дн 720-1420 мм (ЧЕРТ. Т29.00.00.000СБ)
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
Н |
Масса, кг |
|
Т29.01.00.000СБ |
720 |
19000 |
1780 |
691 |
|
Т29.02 |
820 |
1730 |
690 |
|
|
Т29.03 |
920 |
1680 |
697 |
|
|
Т29.04 |
1020 |
23000 |
1580 |
811 |
|
Т29.05 |
1220 |
1480 |
851 |
|
|
Т29.06.00.000СБ |
1420 |
1380 |
862 |
8. ОПОРА ПОДВЕСНАЯ ПРУЖИННАЯ ВЕРТИКАЛЬНЫХ ТРУБОПРОВОДОВ Дн 159-1420 мм
(ЧЕРТ. Т41.00.00.000СБ)
Размеры в мм
|
Обозначение |
Дн |
Допускаемая нагрузка, кгс |
d |
Н |
Масса, кг |
|
Т41.01.00.000СБ |
159 |
1050 |
12 |
2090 |
65 |
|
Т41.02 |
194 |
1600 |
16 |
88 |
|
|
Т41.03 |
219 |
2300 |
114 |
||
|
Т41.04 |
273 |
3300 |
135 |
||
|
Т41.05 |
325 |
139 |
|||
|
Т41.06 |
377 |
4000 |
20 |
189 |
|
|
Т41.07 |
426 |
5300 |
250 |
||
|
Т41.08 |
480 |
4000 |
199 |
||
|
Т41.09 |
8000 |
24 |
2110 |
391 |
|
|
Т41.10 |
530 |
5300 |
20 |
2090 |
262 |
|
Т41.11.00.000СБ |
9500 |
30 |
2120 |
461 |
|
|
Т41.12.00.000СБ |
630 |
6500 |
24 |
2110 |
337 |
|
Т41.13 |
11500 |
30 |
2140 |
513 |
|
|
Т41.14 |
720 |
6500 |
24 |
2110 |
344 |
|
Т41.15 |
11500 |
30 |
2140 |
556 |
|
|
Т41.16 |
820 |
6500 |
24 |
2110 |
353 |
|
Т41.17 |
11500 |
30 |
2140 |
568 |
|
|
Т41.18 |
920 |
6500 |
24 |
2110 |
366 |
|
Т41.19 |
11500 |
30 |
2140 |
596 |
|
|
Т41.20 |
1020 |
6500 |
24 |
2110 |
380 |
|
Т41.21 |
11500 |
30 |
2140 |
611 |
|
|
Т41.22 |
1220 |
6500 |
24 |
2110 |
383 |
|
Т41.23 |
11500 |
30 |
2140 |
616 |
|
|
Т41.24 |
1420 |
6500 |
24 |
2110 |
411 |
|
Т41.25.00.000СБ |
11500 |
30 |
2140 |
671 |
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКА И УКАЗАНИЯ ПО ПРИМЕНЕНИЕ
Типовые чертежи подвесок жестких и пружинных, помещенных в выпуске, предназначены для трубопроводов тепловых сетей.
Подвески охватывают весь диапазон диаметров труб трубопроводов тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменту труб для наружных тепловых сетей на Ру 64 кгс/см2 440°С" № 40913-Т, утвержденному Главтехстройпроектом Минэнерго СССР, решением № 50 от 27.01.1971 г.
В выпуске предусмотрены подвески как для горизонтальных, так и для вертикальных трубопроводов.
Жесткие подвески для горизонтальных трубопроводов предусмотрены с одной тягой и с двумя тягами в зависимости от нагрузки и условий установки.
Для трубопроводов, имеющих наряду с осевым перемещением вертикальное перемещение, предусмотрены пружинные подвески.
Длины тяг подвесок определены с учетом осевых перемещений, трубопроводов в результате теплового расширения до 250 мм.
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
© 2009 – 2024г. ООО «ЭнергоПромТехСтрой» | тел.: +7(831)439-64-86, 439-64-40, 439-64-12, факс: +7 (831) 439-64-86
Создание сайта — Reset
