Опора ОСТ 24.125.159-01

^* - Размеры для справок.

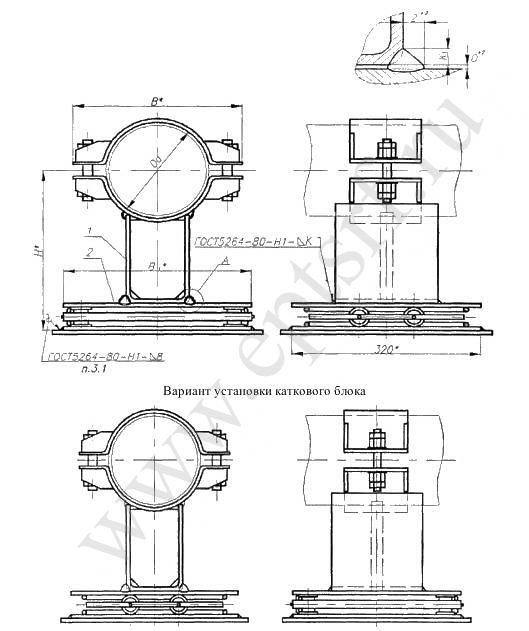

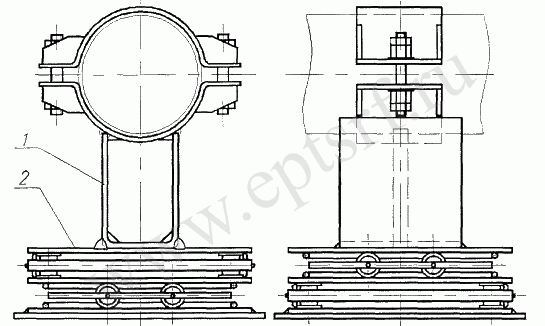

1 - опора скользящая; 2 - блок катковый

Рисунок 1.

Основные размеры и спецификация катковых опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Блок катковый, поз. 2
Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.160
01	194	330	320	331	6	8	600	33,90	06	01
02	219	355		347				34,18	07
03	245	390		360				38,71	08
04	273	430		380-				39,05	09
05	325	490		416				43,50	10
06	377	560		430	8	10	800	53,28	11
07	426	610	470	474				70,36	12	02
08	465	660		503				79,36	13
09	530	740		500				85,54	14
10	630	850		570	10	12		108,94	15
^* Размеры для справок.

Таблица 2

Основные размеры и спецификация катковых опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1шт.	Блок катковый двухрядный, поз. 2
Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.163
11	194	330	320	393	6	8	600	54,96	06	01
12	219	355		409				55,22	07
13	245	390		422				59,75	08
14	273	430		442				60,09	09
15	325	490		478				64,54	10
16	377	560		492	8	10	800	74,32	11
17	426	610	470	540				114,50	12	02
18	465	660		569				123,50	13
19	530	740		566				129,68	14
20	630	850		636	10	12		153,08	15
^* Размеры для справок.

Таблица 3

Основные размеры и спецификация катковых опор трубопроводов из углеродистых и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Блок катковый, поз. 2
Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.160
21	194	330	320	311	6	8	600	33,28	24	01
22	219	355		327				33,48	25
23	245	390		340				37,84	26
24	273	430		360				38,14	27
25	325	490		396				42,33	28
26	377	560		410	8	10	800	51,68	29
27	426	610	470	454				68,50	30	02
28	465	660		483				77,54	31
29	530	740		480				83,52	32
30	630	850		550	10	12		105,80	33
31	820	1110	790	668	10	12		148,53	35	03
^* Размеры для справок.

Таблица 4

Основные размеры и спецификация катковых опор трубопроводов из углеродистых и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Блок катковый двухрядный, поз. 2
Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.163
32	194	330	320	373	6	8	600	54,32	24	01
33	219	355		389				54,52	25
34	245	390		402				58,88	26
35	273	430		422				59,18	27
36	325	490		458				63,37	28
37	377	560		472	8	10	800	72,72	29
38	426	610	470	520				112,64	30	02
39	465	660		549				121,68	31
40	530	740		546				127,66	32
41	630	850		616	10	12		149,94	33
^* Размеры для справок.

Таблица 5

Основные размеры и спецификация катковых опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Блок катковый, поз. 2
Исполнение	Наружный диаметр трубопровода D_a	B^*	B₁^*	H^*	к + 1	к₁ + 2	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.160
42	219	355	320	328	6	8	600	34,80	42	01	по ОСТ 24.125.160
43	245	390		341				38,30	43
44	273	430		361				38,70	44
45	325	490		397				43,20	45
46	219	355		390				54,86	42		по ОСТ 24.125.163
47	245	390		403				59,38	43
48	273	430		423				59,79	44
49	325	490		459				64,24	45
^* Размеры для справок.
