Опора ОСТ 24.125.158-01

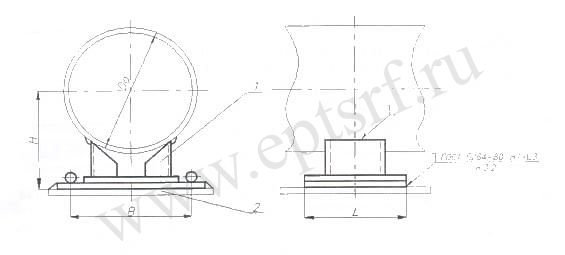

1 - опора приварная; 2-плита направляющая

Рисунок 1

Таблица 1 - Основные размеры и спецификация приварных скользящих направляющих опор

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	В	Н	L	l, не менее	Масса, кг	Опора приварная, поз. 1, 1шт.	Плита направляющая, поз. 2, 1шт.
							Исполнение по ОСТ 24.125.153	Исполнение по ОСТ 24.125.157
01	530	330	378	400	1000	27,78	01	10
02	630	380	420			30,68	02	11
	720		470
03	820	440	515	500	1200	38,20	03	12
	920		570
04	1020	510	610			42,60	04	13
05	1220	590	685			48,10	05	14
06	1420	715	780			55,40	06	15
07	1620		860			64,60	07	16

Таблица 2 - Допускаемые боковые усилия на опору

Исполнение	Наружный диаметр трубопровода D_а мм	Максимальное усилие, кH, при температуре среды, °С
		20	200	300
01	530	314		255
02	630
	720
03	820	402	343	284
	920
04	1020
05	1220
06	1420
07	1620
