Опора ОСТ 24.125.157-01

^* Размеры для справок.

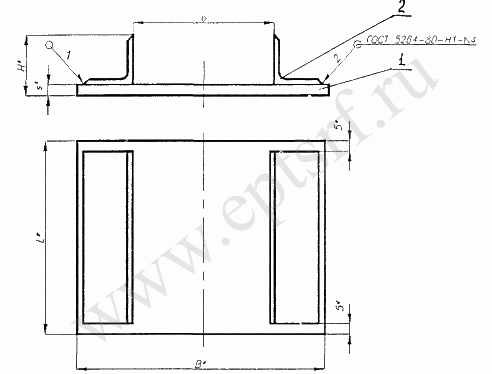

1 - основание; 2 - направляющая

Рисунок 1.

Основные размеры и спецификация направляющих плит

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B^*	b ± 2	H^*	L^*	s^*	Масса наплавленного металла, кг	Масса, кг	Основание, поз. 1, 1 шт.		Направляющая, поз. 2, 2 шт.
										Материал	Масса, кг	Материал	Масса, кг
										Материал	Масса, кг	Материал	1 шт.	общая
01	57	1	175	65	56	250	6	0,030	3,930	Ст3пс3 ГОСТ 14637	2,1	Уголок	0,9	1,8
01	76		175	65					3,930		2,1
02	89		215	105					4,330		2,5
	108
	133
	159
03	194		265	155					4,930		3,1
03	219		265	155					4,930		3,1
04	245		315	205	58	300	8	0,036	8,136		5,9		1,1	2,2
04	273		315	205		300		0,036	8,136	Ст3пс5 ГОСТ 14637	5,9		1,1	2,2
05	325		395	285		400		0,050	12.950		9,9		1,5	3,0
06	377		475	365					14,950		11,9
	426
	465
07	530		595	485	60	500	10	0,062	27,062		23,4		1,8	3,6
08	630		645	545					28,962		11,9
09	720		735	625					32,462		28,8
	820
	920

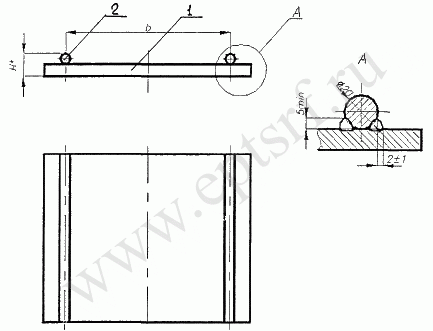

10	530^**	2	340	305	28	400	8	0,080	12,780		10.7	Круг	1,0	2,0
11	630^**		390	355	30		10		14,280		12,2
11	720^**		390	355	30				14,280		12,2
12	820^**		450	415	30	500		0,100	20,200		17,7		1,2	2,4
12	920^**		450	415					20,200		17,7
13	1020^**		520	485					22,900		20,4
14	1220^**		600	565					26,100		23,6
15	1420^**		725	690					31,000		28,5
16	1620^**		855	820					36,100		33,6
^* Размеры для справок. ^** Электросварные трубы.
