Опора ОСТ 24.125.156-01

Основные размеры и спецификация скользящих направляющих опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

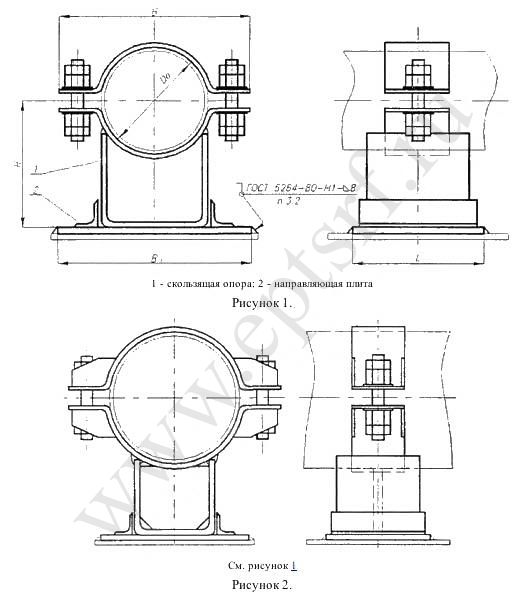

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	B₁	H	L	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Плита направляющая, поз. 2, 1 шт.
Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	B₁	H	L	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.157
01	57	1	140	175	135	250	600	5,92	01	01
02	76		160	175	146			6,06	02	01
03	108		200	215	180			7,30	03	.02
04	133		240		198			7,56	04	02
05	159		270		213			7,76	05	02
06	194		330	265	261			11,55	06	03
07	219		355	265	277			11,81	07	03

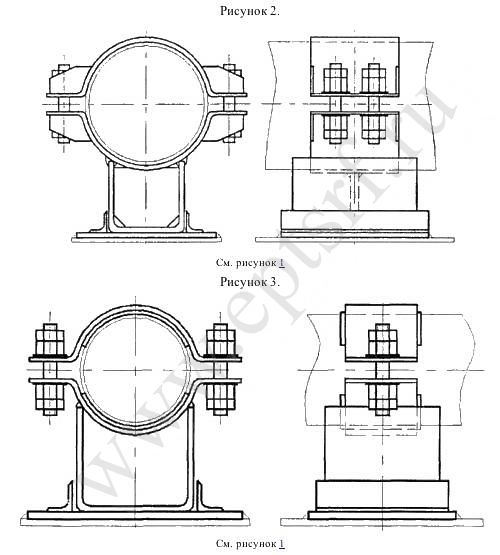

08	245	2	390	315	290	300		19,60	08	04
09	273		430	315	310	300		19,90	09	04
10	325		490	395	346	400	800	29,15	10	05
11	377		560	475	360			40,93	11	06
12	426		610		404			44,41	12	06
13	465	3	660		433			53,41	13	06
14	530		740	645	430	500		71,7	14	07
15	630		850	705	500			97,0	15	08
16	720		950	785	542			109,00	16	09
17	920		1150	785	686			119,00	17	09

(Измененная редакция).

Таблица 2

Основные размеры и спецификация скользящих направляющих опор трубопроводов из углеродистых и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	B₁	H	L	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Плита направляющая, поз. 2, 1 шт.
Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	B₁	H	L	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.157
18	57	1	140	175	112	250	600	5,330	18	01
19	76		160	175	124			5,430	19	01
20	89		185	215	137			7,120	20	02
21	108		200		157			7,480	21	02
22	133		240		175			7,760	22	02
23	159		270		192			7,900	23	02
24	194		330	265	241			10,910	24	03
25	219		355	265	257			11,110	25	03
26	245	2	390	315	270	300		18,676	26	04
27	273		430	315	290	300		18,976	27	04
28	325		490	395	326	400	800	27,980	28	05
29	377		560	475	340			39,330	29	06
30	426		610		384			42,530	30	06
31	465	3	660		413			51,590	31	06
32	530		740	645	410	500		69,68	32	07
33	630		850	705	480			93,860	33	08
34	720		950	785	522			104,560	34	09
35	820		1100	785	598			113,9	35	09

Таблица 3

Основные размеры и спецификация скользящих направляющих опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

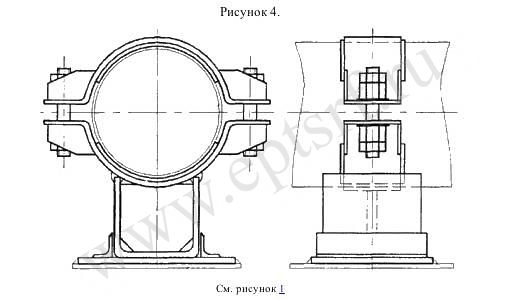

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	B₁	H	L	l, не менее	Масса, кг	Опора скользящая, поз. 1, 1 шт.	Плита направляющая, поз. 2, 1 шт.
Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	B₁	H	L	l, не менее	Масса, кг	Исполнение по ОСТ 24.125.154	Исполнение по ОСТ 24.125.157
36	57	4	140	175	113	250	600	5,410	36	01
37	76		160	175	125			5,550	37	01
38	89		185	215	138			7,230	38	02
39	108		200		158			7,640	39	02
40	133		240		176			8,000	40	02
41	159		270		193			8,180	41	02
42	219		355	265	258			11,450	42	03
43	245	5	390	315	271	300		19,176	43	04
44	273		430	315	291	300		19,536	44	04
45	325		490	395	395	400	800	28,850	45	05

Таблица 4

Допускаемые боковые усилия на скользящие направляющие опоры

Наружный диаметр трубопровода D_a, мм	Максимальное усилие, кН
	Трубы из хромомолибденованадиевых сталей			Трубы из углеродистых сталей
	Температура среды, °С
	20	545	560	20	200	340	440
57	98,1	26,5	21,6	68,6	64,7	51,0	26,5
76	98,1	26,5	21,6	68,6	64,7	51,0	26,5
89	-	-	-	98,1		76,5	39,2
108	107,9	40,2	32,4	107,9			70,6
133
159
194	107,9	43,1	34,3	107,9		98,1	49,0
219	107,9			107,9		98,1
245	127,5			127,5		107,9
273	127,5			127,5		107,9
325	176,5	53,9	43,1	176,5		137,3	68,6
377		68,6	53,9			176,5	88,3
426		83,4	68,6				107,9
465		107,9	93,2				156,9
530	225,5	107,9	93,2	225,5
630		156,9	127,4
720		156,9	127,4
820	-	-	-
920	225,5	156,9	127,4	-	-	-	-
