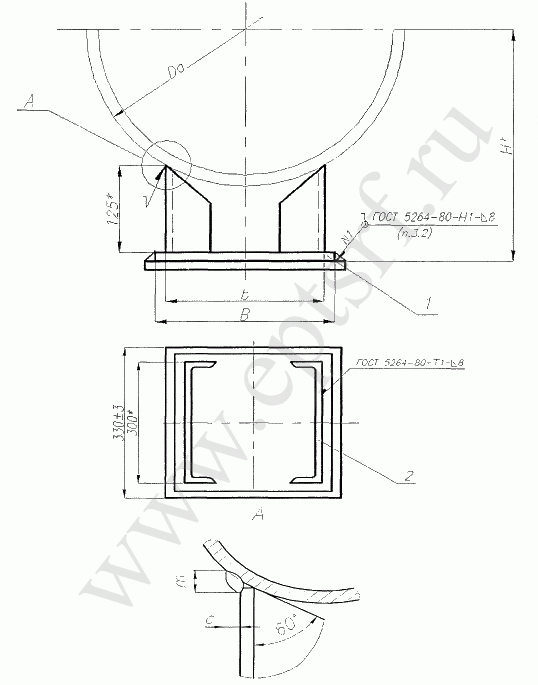

Опора ОСТ 24.125.153-01


* Размеры для справок.

1 - основание; 2 - швеллер

Рисунок 1.

Таблица 1

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

B ± 3

b ± 3

H*

m ± 2

c ± 2

L, не менее

Масса, кг

Основание, поз. 1, 1 шт.

Швеллер, поз. 2, 2 шт.

Размеры

Материал

Масса, кг

Материал

Масса, кг

1 шт.

общая

01

530

275

245

370

18

11

1001,7

15,0

275×330×10

Ст3сп5 ГОСТ 14637

7,1

Швеллер - 30ГОСТ 8240

Ст3сп3 ГОСТ 535

3,8

7,6

02

630

330

300

410

16,4

330×330×10

8,5

720

460

03

820

390

360

505

20

12

1200,0

18,0

390×330×10

10,1

920

560

04

1020

455

425

600

19,7

455×330×10

11,8

05

1220

535

505

675

22,0

535×330×10

14,1

06

1420

665

635

770

24,4

665×330×10

16,5

07

1620

795

765

850

28,5

795×330×10

20,6

* Размеры для справок.

Таблица 2

Допускаемые усилия на опору

Исполнение

Наружный диаметр трубопровода Da, мм

Максимальное усилие, кН, при температуре среды, °С

20

200

300

01

530

382

314

255

02

630

720

03

820

402

343

284

920

04

1020

05

1220

06

1420

07

1620
