Опора ОСТ 24.125.152-01

Настоящий стандарт распространяется на корпуса неподвижных опор трубопроводов ТЭС и АЭС, изготавливаемых по ОСТ 24.125.151.

Стандарт устанавливает конструкцию и размеры корпусов неподвижных опор.

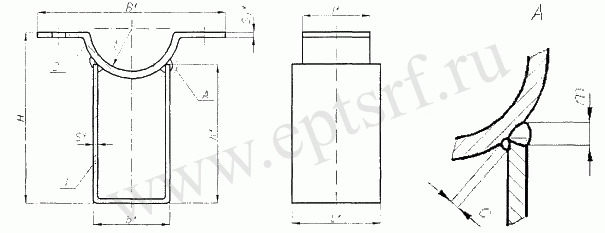

^* Размеры для справок.

1 - скоба; 2 - полухомут

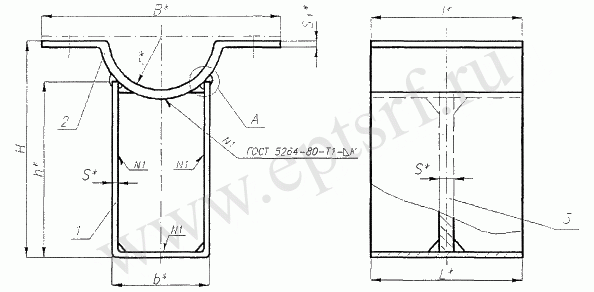

^* Размеры для справок.

1 - скоба; 2 - полухомут; 3 - ребро

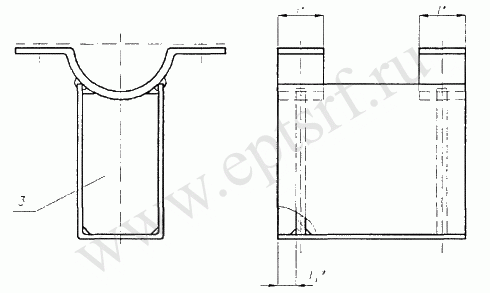

^* Размеры для справок.

3 - ребро

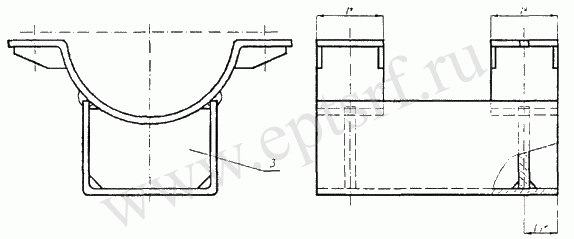

^* Размеры для справок.

3 - ребро

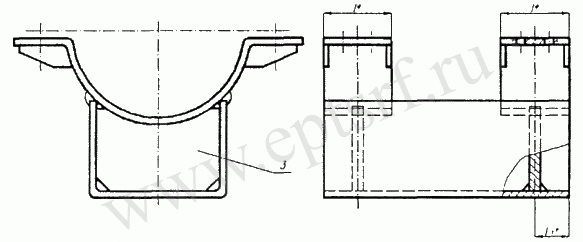

^* Размеры для справок.

3 - ребро

Основные размеры корпусов неподвижных опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопроводаD_a	Рисунок	B^*	H ± 3	L^*	b^*	h^*	l^*	l₁^*	r^*	s^*	s₁^*	k	m	c	Масса наплавленного металла, кг	Масса, кг
Исполнение	Наружный диаметр трубопроводаD_a	Рисунок	B^*	H ± 3	L^*	b^*	h^*	l^*	l₁^*	r^*	s^*	s₁^*	не менее			Масса наплавленного металла, кг	Масса, кг
01	57	1	140	131	80	60	110	60	-	30	5	5	-	9	5	0,03	1,33
02	76	1	160	142	80	60	110	60		39			-			0,03	1,40
03	108	2	200	175	90	100	140	90		55			5			0,10	2,67
04	133		240	194						68							2,87
05	159		270	207						81							3,01
06	194	3	330	252	300	150	180	60	27	98	6	8	6	14	8	0,30	12,48
07	219	3	355	269	300	150	180	60	27	111		8		14			12,74
08	245	4	390	282	350	200	200	80	37	124		6		12			18,02
09	273		430	300	400	200	200	80	37	139				10			19,76
10	325		490	335	500	280	240	100	47	165				12		0,40	29,72
11	377		560	348	550	360	260	100	46	191	8	8		14		0,70	48,88
12	426		610	389	600			120	56	216				12		0,80	55,56
13	465	5	660	418	600			160	76	236				14	10	1,00	61,36
14	530		740	415	500	480	280	160	76	268				14	8	1,00	65,94
15	630		850	482	600	540	300	180	85	318	10	10	8	16		1,60	107,24
16	720		950	524	700	620	320			363						1,70	131,14
17	920		1150	661	800	620	320			463					10	1,80	152,44
^* Размеры для справок.

Таблица 2

Основные размеры корпусов неподвижных опор трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопроводаD_a	Рисунок	B^*	H ± 3	L^*	b^*	h^*	l^*	l₁^*	r^*	s^*	s₁^*	k	m	c	Масса наплавленного металла, кг	Масса, кг
Исполнение	Наружный диаметр трубопроводаD_a	Рисунок	B^*	H ± 3	L^*	b^*	h^*	l^*	l₁^*	r^*	s^*	s₁^*	не менее			Масса наплавленного металла, кг	Масса, кг
18	57	1	140	108	80	60	90	50	-	30	4	4	-	9	5	0,03	0,88
19	76		160	120	80	60	90	50		39	4	4		9			0,93
20	89		185	133	90	100	120	90		45	6	6		10			1,98
21	108	2	200	155						55			4			0,10	3,05
22	133		240	174						68							3,22
23	159		270	186						81							3,43
24	194	3	330	233	300	150	160	50	22	98		8	6	14	8	0,30	11,00
25	219	3	355	249	300	150	160	50	22	111		8		14			11,20
26	245	4	390	262	350	200	180	70	35	124		6		12			16,42
27	273		430	280	400	200	180	70	35	139				10			18,02
28	325		490	315	500	280	220	90	45	165				12		0,40	27,72
29	377		560	328	550	360	240	90	45	191	8	8		14		0,70	45,76
30	426		610	369	600			110	55	216				12		0,80	52,66
31	465	5	660	398	600			160	75	236				14	10	1,00	58,66
32	530		740	395	500	480	260	160	75	268				14	8	1,00	62,54
33	630		850	462	600	540	280	170	85	318	10	10	8	16		1,50	101,74
34	720		950	504	700	620	300			363						1,70	123,94
35	820		1150	573	800	620	300			413					10	1,70	144,94
^* Размеры для справок.

Таблица 3

Спецификация корпусов неподвижных опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Скоба, поз. 1, 1 шт.			Полухомут, поз. 2		Ребро, поз. 3
Исполнение	Наружный диаметр трубопровода D_a	s	Развернутая длина	Материал	Кол.	Исполнение по ОСТ 24.125.120	Кол.	Размеры	Материал
01	57	5	264	Сталь 12ХМ-3 ГОСТ 5520	1	01	-
02	76		264			02	-
03	108		364			04	1	125×86×5	Сталь 12ХМ-3 ГОСТ 5520
04	133					06
05	159					08
06	194	6	490		2	09	2	160×134×6
07	219		490			10		160×134×6
08	245		580			22		170×184×6
09	273		580			23		170×184×6
10	325		740			24		180×264×6
11	377	8	854			25		180×340×8
12	426					26		200×340×8
13	465					27.		200×340×8
14	530		1013			28		200×460×8
15	630	10	1107			29		200×516×10
16	720		1227			30		220×596×10
17	920		1227			31		250×596×10

Таблица 4

Спецификация корпусов неподвижных опор трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Скоба, поз. 1, 1 шт.			Полухомут, поз. 2		Ребро, поз. 3
Исполнение	Наружный диаметр трубопровода D_a	s	Развернутая длина	Материал	Кол.	Исполнение по ОСТ 24.125.120	Кол.	Размеры	Материал
18	57	4	227	Сталь 20-3 ГОСТ 1577	1	11	-
19	76	4	227	Сталь 20-3 ГОСТ 1577		12
20	89	6	320	Сталь 20К-3 ГОСТ 5520		13
21	108					15	1	105×88×6	Сталь 20-3 ГОСТ 1577
22	133					17
23	159					19
24	194		450		2	20	2	140×134×6	Сталь 20К-3 ГОСТ 5520
25	219		450			21		140×134×6
26	245		540			32		150×184×6
27	273		540			33		150×184×6
28	325		700			34		160×264×6
29	377	8	814	Сталь 20К-10 ГОСТ 5520		35		160×340×8	Сталь 20К-10 ГОСТ 5520
30	426					36		180×340×8
31	465					37		180×340×8
32	530		974			38		180×460×8
33	630	10	1067			39		180×516×10
34	720		1187			40		200×596×10
35	820		1187			41		230×596×10
