Опора ОСТ 24.125.151-01
* Размеры для справок.

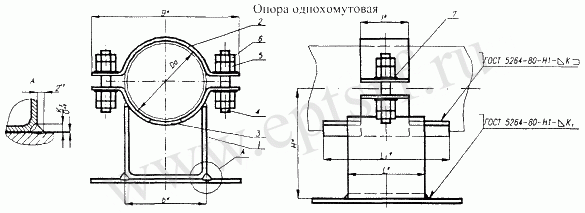

1 - корпус; 2 - полухомут; 3 - упор; 4 - шпилька; 5 - гайка; 6 - гайка; 7 - шайба
Рисунок 1.
Рисунок 2.
Рисунок 3.
Рисунок 4.
Рисунок 5.
Рисунок 6.
Основные размеры неподвижных опор трубопроводов из хромомолибденованадиевых сталей
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
В* |
b* |
L* |
L1* |
l* |
Н* |
K |
K1 |
K2 |
Масса, кг |
не менее |
||||||||||||
01 |
57 |
|
140 |
60 |
80 |
120 |
60 |
135 |
3 |
5 |
1 |
2,04 |
02 |
76 |
160 |
146 |
4 |
2,22 |
|||||||
03 |
108 |
|
200 |
100 |
90 |
210 |
90 |
180 |
4,56 |
|||
04 |
133 |
240 |
250 |
198 |
6 |
6,12 |
||||||
05 |
159 |
270 |
213 |
6,52 |
||||||||
06 |
194 |
3 |
330 |
150 |
300 |
500 |
60 |
261 |
8 |
6 |
8 |
22,60 |
07 |
219 |
355 |
277 |
24,30 |
||||||||
08 |
245 |
390 |
200 |
350 |
550 |
80 |
290 |
33,70 |
||||
09 |
273 |
430 |
400 |
600 |
310 |
33,00 |
||||||
10 |
325 |
490 |
280 |
500 |
700 |
100 |
346 |
10 |
51,10 |
|||
11 |
377 |
560 |
360 |
550 |
750 |
360 |
8 |
10 |
75,54 |
|||
12 |
426 |
610 |
600 |
800 |
120 |
404 |
88,90 |
|||||
13 |
465 |
4 |
660 |
160 |
433 |
101,10 |
||||||
14 |
530 |
740 |
480 |
500 |
430 |
12 |
126,30 |
|||||
15 |
630 |
850 |
540 |
600 |
960 |
180 |
500 |
10 |
12 |
193,50 |
||
16 |
720 |
950 |
620 |
700 |
1060 |
542 |
225,20 |
|||||
17 |
920 |
1150 |
800 |
1240 |
686 |
270,30 |
||||||
* Размеры для справок. |
Таблица 2
Основные размеры неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
В* |
b* |
L* |
L1* |
l* |
Н* |
K |
K1 |
K2 |
Масса, кг |
не менее |
||||||||||||
18 |
57 |
1 |
140 |
60 |
80 |
110 |
50 |
112 |
3 |
4 |
6 |
1,45 |
19 |
76 |
160 |
124 |
4 |
1,63 |
|||||||
20 |
89 |
185 |
100 |
90 |
137 |
2,88 |
||||||
21 |
108 |
2 |
200 |
210 |
90 |
157 |
6 |
8 |
5,18 |
|||
22 |
133 |
240 |
250 |
175 |
6 |
6,92 |
||||||
23 |
159 |
270 |
192 |
6,70 |
||||||||
24 |
194 |
3 |
330 |
150 |
300 |
500 |
50 |
241 |
8 |
19,48 |
||
25 |
219 |
355 |
257 |
18,88 |
||||||||
26 |
245 |
390 |
200 |
350 |
550 |
70 |
270 |
29,70 |
||||
27 |
273 |
430 |
400 |
600 |
290 |
31,98 |
||||||
28 |
325 |
490 |
280 |
500 |
700 |
90 |
326 |
10 |
43,48 |
|||
29 |
377 |
560 |
360 |
550 |
750 |
340 |
8 |
10 |
69,57 |
|||
30 |
426 |
610 |
600 |
800 |
110 |
384 |
80,47 |
|||||
31 |
465 |
4 |
660 |
160 |
413 |
94,38 |
||||||
32 |
530 |
740 |
480 |
500 |
12 |
124,84 |
||||||
33 |
630 |
850 |
540 |
600 |
960 |
170 |
480 |
10 |
12 |
171,60 |
||
34 |
720 |
950 |
620 |
700 |
1060 |
522 |
206,60 |
|||||
35 |
820 |
1110 |
800 |
1240 |
598 |
239,10 |
||||||
* Размеры для справок. |
(Измененная редакция).
Таблица3
Основные размеры неподвижных опор трубопроводов из аустенитных сталей
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
В* |
b* |
L* |
L1* |
l* |
Н* |
K |
K1 |
K2 |
Масса, кг |
не менее |
||||||||||||
36 |
57 |
5 |
140 |
60 |
80 |
110 |
50 |
113 |
3 |
4 |
6 |
1,45 |
37 |
76 |
160 |
125 |
4 |
1,57 |
|||||||
38 |
89 |
185 |
100 |
90 |
150 |
138 |
2,92 |
|||||
39 |
108 |
6 |
200 |
210 |
90 |
158 |
6 |
8 |
5,22 |
|||
40 |
133 |
240 |
250 |
176 |
6 |
6,16 |
||||||
41 |
159 |
270 |
193 |
6,94 |
||||||||
42 |
219 |
7 |
355 |
150 |
300 |
500 |
50 |
258 |
8 |
19,56 |
||
43 |
245 |
390 |
200 |
350 |
550 |
70 |
271 |
29,68 |
||||
44 |
273 |
430 |
400 |
600 |
291 |
29,98 |
||||||
45 |
325 |
490 |
280 |
500 |
700 |
90 |
327 |
10 |
42,68 |
|||
* Размеры для справок. |
Таблица4
Спецификация неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей
Размеры в миллиметрах
Допускаемые усилия на неподвижные опоры трубопроводов из хромомолибденованадиевых сталей
Исполнение |
Наружный диаметр трубопровода Da, мм |
Максимальное осевое усилие при боковом усилии, равном 0, кН |
Максимальное боковое усилие при осевом усилии, равном 0, кН |
Максимальное составляющее усилие при действии по двум осям, кН |
Максимальное вертикальное отрывающее усилие, кН |
||||||||
Температура среды, °С |
|||||||||||||
20 |
545 |
560 |
20 |
545 |
560 |
20 |
545 |
560 |
20 |
545 |
560 |
||
01 |
57 |
17,7 |
6,9 |
5,9 |
17,7 |
11,8 |
6,9 |
5,9 |
59,8 |
15,7 |
12,7 |
||
02 |
76 |
16,7 |
10,8 |
8,8 |
16,7 |
10,8 |
8,8 |
||||||
03 |
108 |
30,4 |
30,4 |
21,6 |
89,2 |
24,5 |
19,6 |
||||||
04 |
133 |
27,7 |
27,5 |
19,6 |
|||||||||
05 |
159 |
25,5 |
25,5 |
17,7 |
|||||||||
06 |
194 |
89,2 |
89,2 |
86,3 |
68,6 |
62,8 |
196 |
52,0 |
41,2 |
||||
07 |
219 |
84,3 |
84,3 |
59,8 |
|||||||||
08 |
245 |
127 |
118 |
127 |
86,3 |
90,2 |
86,3 |
68,6 |
|||||
09 |
273 |
||||||||||||
10 |
325 |
216 |
186 |
157 |
216 |
108 |
86,3 |
147 |
108 |
86,3 |
245 |
65,7 |
52,0 |
11 |
377 |
412 |
206 |
177 |
412 |
132 |
108 |
284 |
137 |
108 |
324 |
83,4 |
65,7 |
12 |
426 |
392 |
216 |
392 |
167 |
137 |
275 |
167 |
137 |
431 |
98,2 |
83,4 |
|
13 |
465 |
363 |
226 |
186 |
363 |
226 |
186 |
255 |
226 |
186 |
520 |
137 |
108 |
14 |
530 |
500 |
392 |
343 |
500 |
353 |
|||||||
15 |
630 |
706 |
441 |
373 |
706 |
324 |
255 |
500 |
326 |
255 |
735 |
196 |
157 |
16 |
720 |
863 |
451 |
392 |
863 |
608 |
|||||||
17 |
920 |
735 |
510 |
441 |
735 |
520 |
Таблица 8
Допускаемые усилия на неподвижные опоры трубопроводов из углеродистой и кремнемарганцовистых сталей
Исполнение |
Наружный диаметр трубопровода Da, мм |
Максимальное осевое усилие при боковом усилии, равном 0, кН |
Максимальное боковое усилие при осевом усилии, равном 0, кН |
Максимальное составляющее усилие при действии по двум осям, кН |
Максимальное вертикальное отрывающее усилие, кН |
||||||||||||
Температура среды, °С |
|||||||||||||||||
20 |
200 |
340 |
440 |
20 |
200 |
340 |
440 |
20 |
200 |
340 |
440 |
20 |
200 |
340 |
440 |
||
18 |
57 |
15,7 |
14,7 |
11,8 |
6,9 |
16,7 |
11,8 |
6,9 |
41,2 |
39,2 |
31,4 |
15,7 |
|||||
19 |
76 |
15,7 |
11,8 |
15,7 |
10,8 |
||||||||||||
20 |
89 |
23,5 |
22,6 |
17,7 |
10,8 |
31,4 |
21,6 |
17,7 |
10,8 |
62,8 |
58,8 |
47,1 |
23,5 |
||||
21 |
108 |
41,2 |
35,3 |
41,2 |
28,4 |
108 |
98,1 |
85,3 |
43,1 |
||||||||
22 |
133 |
37,3 |
37,3 |
26,4 |
|||||||||||||
23 |
159 |
34,3 |
34,3 |
24,5 |
|||||||||||||
24 |
194 |
96,1 |
96,1 |
68,6 |
167 |
157 |
127 |
63,7 |
|||||||||
25 |
219 |
90,2 |
90,2 |
63,7 |
|||||||||||||
26 |
245 |
137 |
127 |
137 |
108 |
97,1 |
177 |
167 |
127 |
67,7 |
|||||||
27 |
273 |
137 |
|||||||||||||||
28 |
325 |
226 |
226 |
137 |
157 |
137 |
226 |
216 |
167 |
86,3 |
|||||||
29 |
377 |
431 |
412 |
324 |
190 |
441 |
373 |
186 |
304 |
186 |
294 |
284 |
226 |
108 |
|||
30 |
426 |
412 |
333 |
206 |
412 |
226 |
284 |
206 |
363 |
343 |
275 |
137 |
|||||
31 |
465 |
382 |
343 |
382 |
314 |
265 |
500 |
471 |
373 |
186 |
|||||||
32 |
530 |
520 |
392 |
520 |
363 |
314 |
|||||||||||
33 |
630 |
735 |
727 |
402 |
735 |
441 |
520 |
402 |
706 |
667 |
539 |
275 |
|||||
34 |
720 |
902 |
745 |
412 |
902 |
873 |
637 |
412 |
|||||||||
35 |
820 |
843 |
471 |
843 |
588 |
441 |
Таблица 9
Допускаемые усилия на неподвижные опоры трубопроводов из аустенитных сталей
Исполнение |
Наружный диаметр трубопроводаDa, мм |
Максимальное осевое усилие при боковом усилии, равном 0, кН |
Максимальное боковое усилие при осевом усилии, равном 0, кН |
Максимальное составляющее усилие при действии по двум осям, кН |
Максимальное вертикальное отрывающее усилие, кН |
||||||||
Температура среды, °С |
|||||||||||||
20 |
200 |
360 |
20 |
200 |
360 |
20 |
200 |
360 |
20 |
200 |
360 |
||
36 |
57 |
15,7 |
13,7 |
12,7 |
16,7 |
11,8 |
41,2 |
39,2 |
29,4 |
||||
37 |
76 |
15,7 |
15,7 |
10,8 |
|||||||||
38 |
89 |
31,4 |
29,4 |
27,5 |
31,4 |
21,6 |
62,8 |
58,8 |
45,1 |
||||
39 |
108 |
41,2 |
41,2 |
28,4 |
108 |
98,1 |
80,4 |
||||||
40 |
133 |
37,3 |
37,3 |
26,5 |
|||||||||
41 |
159 |
34,3 |
34,3 |
24,5 |
|||||||||
42 |
219 |
90,2 |
90,2 |
63,7 |
167 |
157 |
118 |
||||||
43 |
245 |
137 |
137 |
97,1 |
177 |
167 |
127 |
||||||
44 |
273 |
||||||||||||
45 |
325 |
226 |
226 |
157 |
226 |
216 |
157 |

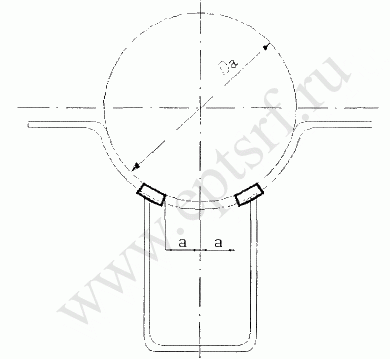

Расположение упоров на трубе
Размеры в миллиметрах
Da |
108 |
133 |
159 |
194 |
219 |
245 |
273 |
325 |
377 |
426 |
465 |
530 |
630 |
720 |
820 |
920 |
a ± 5 |
20 |
20 |
30 |
40 |
40 |
50 |
50 |
50 |
65 |
80 |
80 |
100 |
120 |
120 |
160 |
180 |
