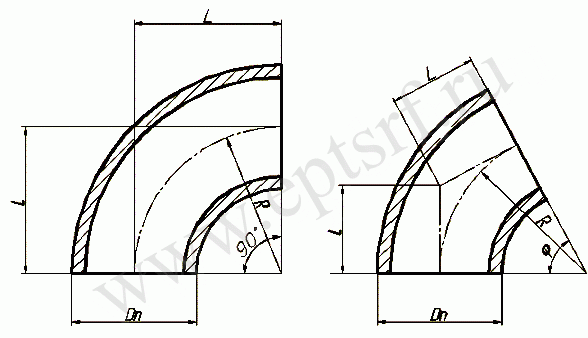

Колено ОСТ 108.327.03-82



Исп.

Dy

DH

Присоед. трубы

L

Угол гибаφ

R

Масса, кг

Материал ( марка стали, ТУ)

Нар

Диаметр.

Толщина стенки



P=37.27 МПа (380кг/см2). t=280 С

01

100

141

133

18

175

90

175

22

15гс ту 14-зр-55

02

150

213

194

26

260

90

260

65

15гс ту 14-зр-55

03

200

284

273

36

350

90

350

150

15гс ту 14-зр-55

04

250

334

325

42

400

90

400

225

15гс ту 14-зр-55

05

300

384

377

50

450

90

450

340

15гс ту 14-зр-55

(06)

350

490

465

60

550

90

550

880

15гс ту 14-зр-55

07

400

570

530

65

650

90

650

1167

15гс ту 14-зр-55



P=23.54 МПа (240кгс/см2). t=250 C

08

150

213

134

17

260

90

260

65

15гс ту 14-зр-55

09

175

221

219

19

260

90

260

65

15гс ту 14-зр-55

10

225

284

273

24

350

90

350

130

15гс ту 14-зр-55

11

250

334

325

28

400

90

400

154

15гс ту 14-зр-55

12

300

384

377

35

450

90

450

280

15гс ту 14-зр-55


P=18.14 МПа (185кгс/см2). t=215 C



13

150

213

194

15

260

90

260

50

15гс ту 14-зр-55

14

175

221

219

16

260

90

260

50

15гс ту 14-зр-55

15

225

284

273

20

350

90

350

108

15гс ту 14-зр-55

16

250

334

325

22

400

90

400

154

15гс ту 14-зр-55

17

300

384

377

26

450

90

450

280

15гс ту 14-зр-55


P=3.92 МПа (40кгс/см2). t=440 C p=7.45 МПа(76кгс/см2). t=145 C



18

200

221

219

13

260

90

260

50

15гс ту 14-зр-55



19

200

221

219

9

260

90

260

50

15гс ту 14-зр-55


20

600

685

630

17

228

30

850

454

15гс ту 14-зр-55

21

600

685

630

17

352

45

850

681

15гс ту 14-зр-55

22

600

685

630

17

491

60

850

908

15гс ту 14-зр-55

23

600

685

630

17

850

90

850

1362

15гс ту 14-зр-55
