Колено ОСТ 108.327.01-82



Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.327.01-82

в нескольких исполнениях.

Условия эксплуатации:

  • p=37,27 МПа (380 кгс/см2), t=280°С

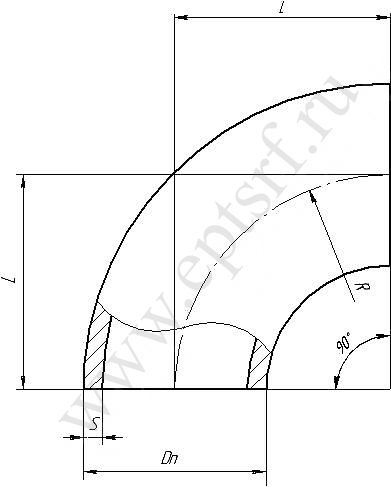

Исполнение Dу Dн Наружный диаметр присоединяемой трубы Толщина стенки присоединяемой трубы L Угол гиба φ R Масса, кг Материал (марка стали, ТУ)
01 100 140 диаметр 133 18 175 90˚ 175 22 15ГС ТУ 14-3Р-55
02 150 213 диаметр 194 26 260 90˚ 260 65 15ГС ТУ 14-3Р-55
03 200 284 диаметр 273 36 350 90˚ 350 150 15ГС ТУ 14-3Р-55
04 250 334 диаметр 325 42 400 90˚ 400 225 15ГС ТУ 14-3Р-55
05 300 384 диаметр 377 50 450 90˚ 450 340 15ГС ТУ 14-3Р-55
(06) 350 490 диаметр 465 60 550 90˚ 550 880 16ГС ТУ 14-3Р-55
07 400 570 диаметр 530 65 650 90˚ 650 1167 16ГС ТУ 14-3Р-55
  • p=23,54 МПа (240 кгс/см2), t=250°С



Исполнение Dу Dн Наружный диаметр присоединяемой трубы Толщина стенки присоединяемой трубы L Угол гиба φ R Масса, кг Материал (марка стали, ТУ)
08 150 213 диаметр 194 17 260 90˚ 260 65 15ГС ТУ 14-3Р-55
09 175 221 диаметр 219 19 260 90˚ 260 65 15ГС ТУ 14-3Р-55
10 225 284 диаметр 273 24 350 90˚ 350 130 15ГС ТУ 14-3Р-55
11 250 334 диаметр 325 28 400 90˚ 400 154 15ГС ТУ 14-3Р-55
12 300 384 диаметр 377 32 450 90˚ 450 280 15ГС ТУ 14-3Р-55
  • р=18,14 МПа (185 кгс/см2), t=215°С
Исполнение Dу Dн Наружный диаметр присоединяемой трубы Толщина стенки присоединяемой трубы L Угол гиба φ R Масса, кг Материал (марка стали, ТУ)
13 150 213 диаметр 194 15 260 90˚ 260 50 15ГС ТУ 14-3Р-55
14 175 221 диаметр 219 16 260 90˚ 260 50 15ГС ТУ 14-3Р-55
15 225 284 диаметр 273 20 350 90˚ 350 108 15ГС ТУ 14-3Р-55
[p LANG="ru-RU"]16 250 334 диаметр 325 22 400 90˚ 400 154 15ГС ТУ 14-3Р-55
17 300 384 диаметр 377 26 450 90˚ 450 280 15ГС ТУ 14-3Р-55
  • p=3,92 МПа (40 кгс/см2), t=440°С
  • р=7,45 МПа (76 кгс/см2), t=145°С



Исполнение Dу Dн Наружный диаметр присоединяемой трубы Толщина стенки присоединяемой трубы L Угол гиба φ R Масса, кг Материал (марка стали, ТУ)
18 200 221 диаметр 219 13 260 90˚ 260 50 15ГС ТУ 14-3Р-55
  • р=4,31 МПа (44 кгс/см2), t=340°С
  • р=3,92 МПа (40 кгс/см2), t=200°С



Исполнение Dу Dн Наружный диаметр присоединяемой трубы Толщина стенки присоединяемой трубы L Угол гиба φ R Масса, кг Материал (марка стали, ТУ)
19 200 221 диаметр 219 9 260 90˚ 260 50 15ГС ТУ 14-3Р-55
  • р=4,31 МПа (44 кгс/см2), t=340°С
Исполнение Dу Dн Наружный диаметр присоединяемой трубы Толщина стенки присоединяемой трубы L Угол гиба φ R Масса, кг Материал (марка стали, ТУ)
20 600 685 диаметр 630 17 228 30˚ 850 454 15ГС ТУ 14-3Р-55
21 600 685 диаметр 630 17 352 45˚ 850 681 15ГС ТУ 14-3Р-55
22 600 685 диаметр 630 17 491 60˚ 850 908 15ГС ТУ 14-3Р-55
23 600 685 диаметр 630 17 850 90˚ 850 1362 15ГС ТУ 14-3Р-55

Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
