Фланец плоский ОСТ 34-10-425-90

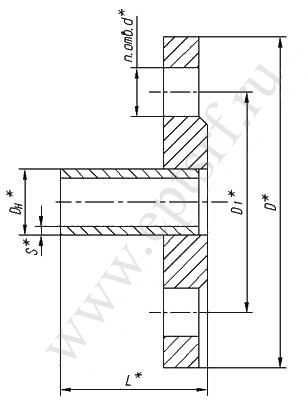

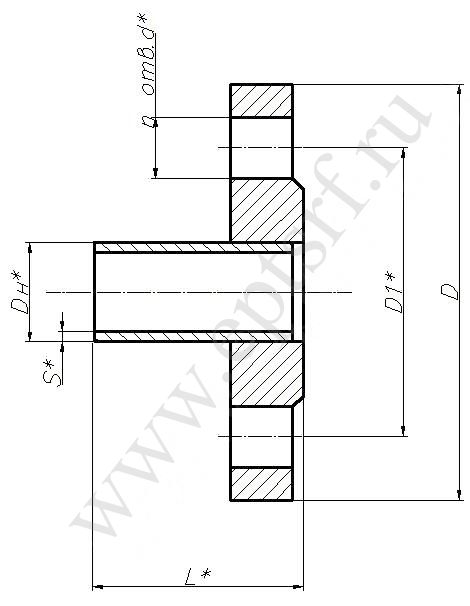

1.1 Фланцы плоские приварные


Условное давление Ру, МПа (кгс/см2) Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочей среды, °С
200 300
0,25(25) 0,25(2,5) 0,22(2,2)
0,63(6,3) 0,6(6,0) 0,54(5,4)
1,0(10,0) 1,0(10,0) 0,90(9,0)
1,6(16) 1,6(16) 1,4(14)
2,5(25) 2,2(22) 2,2(22)

Обозначение Dу Размер присоед. трубы D D1 Dн S L d n Масса, кг
по чертежу по стандарту
Ру 0,25 МПа (2,5 кгс/см2)
БК-592426СБ 01 ОСТ34-10-425-90 10 14х2 75 50 14 2 153 12 4 0,35
-01 02 15 18х2,5 80 55 18 2,5 154 12 4 0,44
-02 03 20 25х3 90 65 25 3 154 12 4 0,70
-03 04 25 32х2,5 100 75 32 3,5 154 12 4 0,93
-04 05 32 38х3 120 90 38 3,5 154 14 4 1,26
-05 06 50 57х3 140 110 57 4 154 14 4 1,86
-06 07 65 76х4,5 160 130 76 4,5 156 14 4 2,65
-07 08 80 89х5 185 150 89 5 156 18 4 3,47
-08 09 100 108х5 205 170 108 5 156 18 4 4,14
-09 10 125 133х6 235 200 133 6 157 18 8 5,58
-10 11 150 159х6 260 225 159 6,5 157 18 8 7,29
-11 12 200 219х11 315 280 219 12 162 18 8 14,69
-12 13 200 220х7 315 280 220 8 158 18 8 11,36
-13 14 250 273х11 370 335 273 11 262 18 12 25,65
-14 15 300 325х12 435 395 325 12 263 23 12 33,88
-15 16 350 377х6 485 445 377 6 257 23 12 24,84
-16 17 400 426х8 535 495 426 8 259 23 16 33,38
-17 18 500 530х8 640 600 530 8 309 23 16 48,44
-18 19 600 630х8 755 705 630 8 309 27 20 60,0
-19 20 600 630х12 755 705 630 12 313 27 20 79,55
-20 21 700 720х10 860 810 720 10 311 27 24 84,49
-21 22 800 820х10 975 920 820 10 311 30 24 99,74
-22 23 900 920х10 1075 1020 920 10 311 30 24 115,18
-23 24 1000 1020х10 1175 1120 1020 10 311 30 28 131,43
-24 25 1200 1220х10 1375 1320 1220 10 311 30 32 156,63
Ру 0,6 МПа (6 кгс/см2)
-25 26 10 14х2 75 50 14 2 153 12 4 0,41
-26 27 15 18х2,5 80 55 18 2,5 154 12 4 0,48
-27 28 20 25х3 90 65 25 3 154 12 4 0,78
-28 29 25 32х2,5 100 75 32 3,5 154 12 4 1,02
-29 30 32 38х3 120 90 38 3,5 154 14 4 1,48
-30 31 50 57х3 140 110 57 4 154 14 4 2,15
-31 32 65 76х4,5 160 130 76 4,5 156 14 4 2,89
-32 33 80 89х5 185 150 89 5 156 18 4 4,08
-33 34 100 108х5 205 170 108 5 156 18 4 4,85
-34 35 125 133х6 235 200 133 6 157 18 8 6,86
-35 36 150 159х6 260 225 159 6,5 157 18 8 8,26
-36 37 200 219х11 315 280 219 12 162 18 8 15,88
-37 38 200 220х7 315 280 220 8 158 18 8 12,55
-38 39 250 273х11 370 335 273 11 262 18 12 26,38
-39 40 300 325х12 435 395 325 12 263 23 12 34,86
-40 41 350 377х6 485 445 377 6 257 23 12 27,04
-41 42 400 426х8 535 495 426 8 259 23 16 36,98
-42 43 500 530х8 640 600 530 8 309 23 16 52,14
-43 44 600 630х8 755 705 630 8 309 27 20 64,9
-44 45 600 630х12 755 705 630 12 313 27 20 84,45
-45 46 700 720х10 860 810 720 10 311 27 24 92,19
-46 47 800 820х10 975 920 820 10 311 30 24 109,34
-47 48 900 920х10 1075 1020 920 10 311 30 24 126,28
-48 49 1000 1020х10 1175 1120 1020 10 311 30 28 143,33
Ру 1,0 МПа (10 кгс/см2)
-49 50 10 14х2 90 60 14 2 153 14 4 0,56
-50 51 15 18х2,5 95 65 18 2,5 154 14 4 0,66
-51 52 20 25х3 105 75 25 3 154 14 4 0,99
-52 53 25 32х2,5 115 85 32 3,5 154 14 4 1,28
-53 54 32 38х3 135 100 38 3,5 154 18 4 1,87
-54 55 50 57х3 160 125 57 4 154 18 4 2,89
-55 56 65 76х4,5 180 145 76 4,5 156 18 4 4,07
-56 57 80 89х5 195 160 89 5 156 18 4 4,84
-57 58 100 108х5 215 180 108 5 156 18 8 5,97
-58 59 125 133х6 245 210 133 6 157 18 8 8,41
-59 60 150 159х6 280 240 159 6,5 157 23 8 10,51
-60 61 200 219х11 335 295 219 12 162 23 8 18,06
-61 62 200 220х7 335 295 220 8 158 23 8 14,73
-62 63 250 273х11 390 350 273 11 262 23 12 29,33
-63 64 300 325х12 440 400 325 12 263 23 12 37,46
-64 65 350 377х6 500 460 377 6 257 23 16 30,24
-65 66 400 426х8 565 515 426 8 259 27 16 43,38
-66 67 500 530х8 670 620 530 8 309 27 20 60,24
-67 68 600 630х8 780 725 630 8 309 30 20 78,2
-68 69 600 630х12 780 725 630 12 313 30 20 97,75
Ру 1,6 МПа (16 кгс/см2)
БК-592427СБ 70 10 14х2 90 60 14 2 153 14 4 0,64
-01 71 15 18х2,5 95 65 18 2,5 154 14 4 0,77
-02 72 20 25х3 105 75 25 3 154 14 4 1,13
-03 73 25 32х2,5 115 85 32 3,5 154 14 4 1,57
-04 74 32 38х3 135 100 38 3,5 154 18 4 2,07
-05 75 50 57х3 160 125 57 4 154 18 4 3,43
-06 76 65 76х4,5 180 145 76 4,5 156 18 4 4,77
-07 77 80 89х5 195 160 89 5 156 18 4 5,46
-08 78 100 108х5 215 180 108 5 156 18 8 6,88
-09 79 125 133х6 245 210 133 6 157 18 8 9,59
-10 80 150 159х6 280 240 159 6,5 157 23 8 11,95
-11 81 200 219х11 335 295 219 12 162 23 12 21,15
-12 82 200 220х7 335 295 220 8 158 23 12 17,22
-13 83 250 273х11 405 355 273 11 262 27 12 34,54
-14 84 300 325х12 460 410 325 12 263 27 12 44,25
-15 85 350 377х6 520 470 377 6 257 27 16 37,87
-16 86 400 426х8 580 525 426 8 259 30 16 53,97
-17 87 500 530х8 710 650 530 8 309 33 20 91,21
-18 88 600 630х8 840 770 630 8 309 40 20 121,12
-19 89 600 630х12 840 770 630 12 313 40 20 142,46
Ру 2,5 МПа (25 кгс/см2)
-20 90 10 14х2 90 60 14 2 153 14 4 0,74
-21 91 15 18х2,5 95 65 18 2,5 154 14 4 0,86
-22 92 20 25х3 105 75 25 3 154 14 4 1,25
-23 93 25 32х2,5 115 85 32 3,5 154 14 4 1,57
-24 94 32 38х3 135 100 38 3,5 154 18 4 2,26
-25 95 50 57х3 160 125 57 4 154 18 4 3,56
-26 96 65 76х4,5 180 145 76 4,5 156 18 8 4,56
-27 97 80 89х5 195 160 89 5 156 18 8 5,81
-28 98 100 108х5 230 190 108 5 156 23 8 8,08
-29 99 125 133х6 270 220 133 6 157 27 8 11,49
-30 100 150 159х6 300 250 159 6,5 157 27 8 14,26
-31 101 200 219х11 360 310 219 12 162 27 12 24,45
-32 102 200 220х7 360 310 220 8 158 27 12 20,52
-33 103 250 273х11 425 370 273 11 262 30 12 39,04
-34 104 300 325х12 485 430 325 12 263 30 16 50,45
-35 105 350 377х6 550 490 377 6 257 33 16 49,47
-36 106 400 426х8 610 550 426 8 259 33 16 67,77
-37 107 500 530х8 730 660 530 8 309 40 20 101,61



1.2 Фланцы плоские приварные с ребрами
Условное давление Ру, МПа (кгс/см2) Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочей среды, °С
200 300
1,6(16) 1,6(16) 1,4(14)
2,5(25) 2,2(22) 2,2(22)
 ОСТ 34-10-425-90
Обозначение Dу Размер присоед. трубы D D1 Dн S L d n Масса, кг
по чертежу по стандарту
Ру 1,6 МПа (16 кгс/см2)
БК-592427СБ 70 ОСТ34-10-425-90 10 14х2 90 60 14 2 153 14 4 0,64
-01 71 15 18х2,5 95 65 18 2,5 154 14 4 0,77
-02 72 20 25х3 105 75 25 3 154 14 4 1,13
-03 73 25 32х2,5 115 85 32 3,5 154 14 4 1,57
-04 74 32 38х3 135 100 38 3,5 154 18 4 2,07
-05 75 50 57х3 160 125 57 4 154 18 4 3,43
-06 76 65 76х4,5 180 145 76 4,5 156 18 4 4,77
-07 77 80 89х5 195 160 89 5 156 18 4 5,46
-08 78 100 108х5 215 180 108 5 156 18 8 6,88
-09 79 125 133х6 245 210 133 6 157 18 8 9,59
-10 80 150 159х6 280 240 159 6,5 157 23 8 11,95
-11 81 200 219х11 335 295 219 12 162 23 12 21,15
-12 82 200 220х7 335 295 220 8 158 23 12 17,22
-13 83 250 273х11 405 355 273 11 262 27 12 34,54
-14 84 300 325х12 460 410 325 12 263 27 12 44,25
-15 85 350 377х6 520 470 377 6 257 27 16 37,87
-16 86 400 426х8 580 525 426 8 259 30 16 53,97
-17 87 500 530х8 710 650 530 8 309 33 20 91,21
-18 88 600 630х8 840 770 630 8 309 40 20 121,12
-19 89 600 630х12 840 770 630 12 313 40 20 142,46
Ру 2,5 МПа (25 кгс/см2)
-20 90 10 14х2 90 60 14 2 153 14 4 0,74
-21 91 15 18х2,5 95 65 18 2,5 154 14 4 0,86
-22 92 20 25х3 105 75 25 3 154 14 4 1,25
-23 93 25 32х2,5 115 85 32 3,5 154 14 4 1,57
-24 94 32 38х3 135 100 38 3,5 154 18 4 2,26
-25 95 50 57х3 160 125 57 4 154 18 4 3,56
-26 96 65 76х4,5 180 145 76 4,5 156 18 8 4,56
-27 97 80 89х5 195 160 89 5 156 18 8 5,81
-28 98 100 108х5 230 190 108 5 156 23 8 8,08
-29 99 125 133х6 270 220 133 6 157 27 8 11,49
-30 100 150 159х6 300 250 159 6,5 157 27 8 14,26
-31 101 200 219х11 360 310 219 12 162 27 12 24,45
-32 102 200 220х7 360 310 220 8 158 27 12 20,52
-33 103 250 273х11 425 370 273 11 262 30 12 39,04
-34 104 300 325х12 485 430 325 12 263 30 16 50,45
-35 105 350 377х6 550 490 377 6 257 33 16 49,47
-36 106 400 426х8 610 550 426 8 259 33 16 67,77
-37 107 500 530х8 730 660 530 8 309 40 20 101,61
