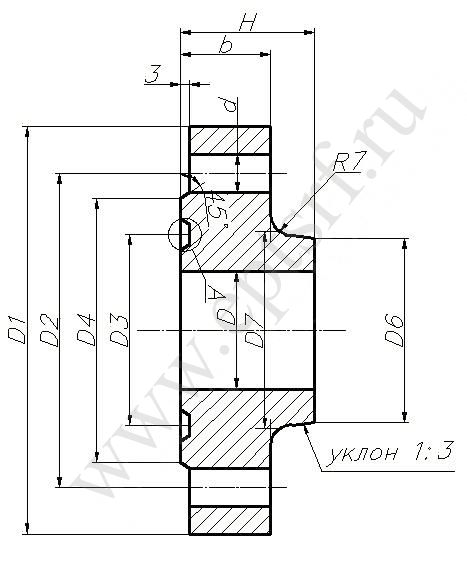

Фланец сосудов и аппаратов ГОСТ 28759.3-90


Фланцы сосудов и аппаратов стальные приварные встык предназначены для работы в химмической, нефтехимической, нефтеперерабатывающей и других отрослях промышленности.

С внутренним диамертом от 400 мм до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 ммс условным давлением от 0,6 до 6,3 МПа при температуре рабочей среды от -70 до 540оС.

Типы и основные параметры фланцев сосудов и аппаратов стальных приварных встык под прокладку восьмиугольного сечения устанавливает ГОСТ 28759.1-90



Пример условного обозначения при заказе фланца сосудов и аппаратов стального приварного встык:

Dу 600 мм на Ру 2,5 из стали 12Х18н10Т исполнения 1



Фланец 1-600-2,5 12Х18Н10Т ГОСТ 28759.3-90.







Краткая техническая характеристика





Условное давление, Ру, МПа

1,0 1,6 2,5 4,0 6,3

Условный диаметр, Dу, мм

400-1200 400-1200 400-1200 400-1200 400-1200

Температура

От минус 70 до плюс 540° С

Материал

сталь 20, 09Г2С, 15Х5М, 12Х18Н10Т
