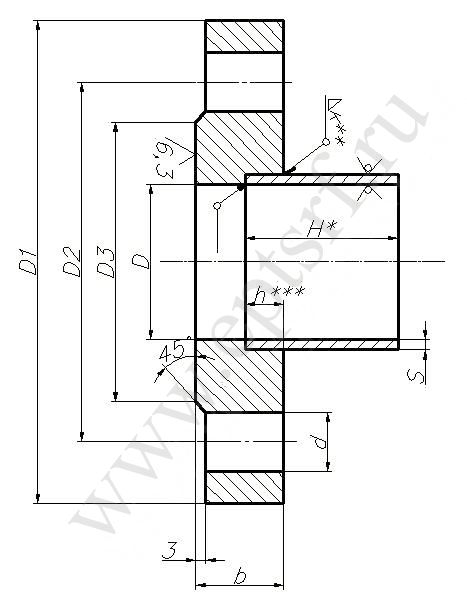

Фланец сосудов и аппаратов ГОСТ 28759.2-90


Фланцы сосудов и аппаратов стальные плоские приварные предназначенны для работы в химической, нефтехимической. нефтеперерабатывающей и других отраслей промышленности.

Диаметром от 400 до 4000 мм с усаловным давлением от 0,3 до 1,6 МПа при температуре рабочей среды от -70 до +300оС.

Типы и основные параметры фланцев сосудов и аппаратов стальных плоских приварных устанавливает ГОСТ 28759.1-90



Пример условного обозначения фланца сосудов и аппаратов стального плоского приварного:

Dу 1200 мм на Ру 0,6 МПа при высоте втулки 150 мм из стали 20 исполнения 1



Фланец 1-1200-0,6/150 сталь 20 ГОСТ 28759.2-90.







Краткая техническая характеристика





Условное давление, Ру, МПа

0,3; 0,6 1,0 1,6

Условный диаметр, Dу, мм

400-1200 400-1200 400-1200

Температура

От минус 70 до плюс 300° С

Материал

сталь 20, 09Г2С, 12Х18Н10Т
