Фланец переходной ГОСТ 22814-83

1. Настоящий стандарт распространяется на переходные фланцы со вставками для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на Ру св. 10 до 40 МПа (см. 100 до 400 кгс/см2) и Dу ХDу от 40X6 до 200Х100мм при температуре среды от минус 50 до плюс 510°С.
2. Конструкция и размеры фланцев должны соответствовать указанным на черт. 1—3 и в таблице.
(Измененная редакция, Изм. № 1).
3. Технические требования — по ГОСТ 22790—89.

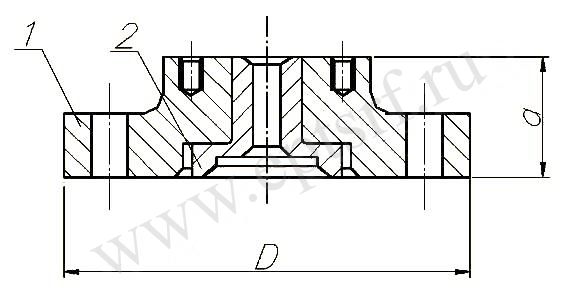

1 — фланец; 2 — вставка

Размеры в мм

Усл. пр. Dy*Dy'	Испол-е детали	D	D1	D2	d	n	d1	n1	D3	D4	d2	d3	d4	d5	d6	d7	B	B1	h	h1	h2	Масса фланца со ставкой, кг, не более
40X6	2	165	115	42	24	6	Ml4	3	70	70	15	10	6	40	55	69	60	35	15	5	25	5,8
50X6	2	200	145 170		29					85				55	72	84	65	40	20	6		9,2
	3	225			33									60			75	50				14,1
50X10	2	200	145	60	29		M16		95		25	18	10	55			70	40			28	9,9
	3	225	170		33									60			80	50				15,2
65X6	2			42			M14		70	105	15	10	6	70	90	104	75			7	25	14.1
	3	245	185												95		80					16,9
65x10	2	225	170	60			M16		95		25	18	10		90						28	14,9
	3	245	185												95			55				18,8
65X15	2	225	170	68					105		35	28	15		90			50				15,2
	3	245	185												95			55				19,3
80X6	1			42			Ml 4		70	115	15	10	6	85	100	114			25	8	25	18,5
	2	260	195		36					125				90	115	124						20,6
	3	290 245	220		39												90	65				20,2
80x10	1		185	60	33		M16		95	115	25	18	10	85	100	114	85	55			28	19,2
	2	260	195		36					125				90	115	124						21,4
	3	290	220		39												90	65				31,2

Продолжение
Размеры в мм

Усл. пр. Dy*Dy'	Исп детали	D	D1	D2	d	n	d1	n1	D3	D4	d2	d3	d4	d5	d6	d7	B	B1	h	h1	h2	Масса фланца со ставкой, кг, не более
100X25	1	260	195	80	36	6	М16	4	115	125	45	37	25	100	115	124	85	55	25	8	28	21,7
	2	290	220		39	6				140					125	139	95	65				31,4
	3	300	235		39	8				160					132	159	-100	70				34,8
100X32	1	260	195	95	36	6	М20		135	125	50	43	32		115	124	90	55			36	23.1
	2	290	220	95	39	6	М20		135	140		43			125	139	100	65				33.0
	3	300	235	115		8	М22	6	165	160		48			132	1159	105	70				37,0
125X6	1	300	235	42			М14	3	70	160	15	10	6	120	145	159	95	70	30	10	25	33,4
	2	330	255		42					180					162	179	105	80				46,6
	3	400	305		48					220					162	219	110	85				68.3
125X10	1	300	235	60	39		M14		95	160	25	18	10		145	159	100	70			28	34,1
	2	330	255		42					180					162	179	110	80				47,3
	3	400	305		48					220					162	219	115	85				748
125X15	1	300	235	68	39				105	160	35	28	15		145	159	100	70				34,4
	2	330	255		42					180					162	179	110	80				47,6
	3	400	305		48					220					162	219	115	85				76,9
125x25	1	300	235	80	39			4	115	160	45	37	25		145	159	100	70				34,6
125x25	2	330	255	80	42			4	115	180	45	37	25		162	179	110	80				47,8

Продолжение
Размеры в мм

Усл. пр. Dy*Dy'	Исп детали	D	D1	D2	d	n	d1	n1	D3	D4	d2	d3	d4	d5	d6	d7	B	B1	h	h1	h2	Масса фланца со ставкой, кг, не более
125X25	3	430	3Q5	80	48	8	М16	4	115	220	45	37	25	120	162	219	115	85	30	10	28	77,6
125X32	1	300	235	95	39		М20		135	160	50	43	32		145	159	105	70			36	35,8
	2	330	255	95	42		М20		135	180		43			162	179	115	80				48,9
	3	400	305	115	48		М22	6	165	220		48			162	219	120	85				77,7
125X40	1	300	235		39					160	65	55	40		145	159	110	70			38	37,5
	2	330	255		42					180	65				162	179	120	80				50,6
	3	400	305		48					220	80				162	219	125	85	35	11		78,3
150x6	1		305	48			М14	3	70	195	15	10	6	150	175	194	110	85			25	80,8
	2		315							220					195	219	120	95				82,2
	3	460	360		55					245					195	244	130	105				108,1
150X10	1	4Э0	305	60	48		Ml 6		95	195	25	18	10		175	194	1,15	85			28	74,2
	2	4Э0	315		48					220					195	219	125	95				82,9
	3	460	360		55					245					195	244	135	105				109,0
150X15	1	400	305	68	48				105	195 220 245	35	28	15		175	194	115	85				74,4
	2	400	315		48										195	219	125	95				83.2
	3	400	360		55										195	244	135	105				109,2
150X25	1	410	305	80	48			4	115	195	45	37	25		175	194	115	85				74,5

Продолжение
Размеры в мм

Усл пр Dy*Dy'	Исп детали	D	D1	D2	d	n	d1	n1	D3	D4	d2	d3	d4	d5	d6	d7	B	B1	h	h1	h2	Масса фланца со ставкой, кг, не более
150X25	2	400	315	80'	48	8	Ml 6	4	115	220	45	37	25	150	195	219	125	95	35	11	28	83,2
	3	450	360		55					245						244	135	105				109,3
150X32	1	400	305	95	48				135	195	50	43	32		175	194	120	85				75,8
	2		315				lYUiU			220					195	219	130	95				84,5
	3	460	360	115	55		M22	6	165	245		48				244	140	105				111,4
150X40	1	400	305		48					195	65	55	40		175	194	125	85				77,4 *
			315							220					195	219	135	95				86,0
	3	460	360		55					245	80					244	145	105				86,0
150X50	1	400	305	145	48		M27		200	195		72	55		175	194	130	85				112,2
	2		315							220					195	219	140	95				80,3
	3	460	360	170	55		M30		225	245	100	82	60			244	150	105			52	117,2
150X65	1	400	305		48					195		90	70		175	194	130	85				76,0
	2		315							220					195	219	145	95				92.1
	3	460	360	185	55				?45	245	115	95				244	155	105				119,9
200X6	1			42			M 14	3	70		15	10	6	195	225		130		40	12	25	113,3
	2	480	380		59					275					245	274	145	130				159,9
	3	570	460			10				300						299	155					230,4

Продолжение
Размеры в мм

Усл пр Dy*Dy'	Исп детали	D	D1	D2	d	n	d1	n1	D3	D4	d2	d3	d4	d5	d6	d7	B	B1	h	h1	h2	Масса фланца со ставкой, кг, не более
200Х10	1	430	360	60	55	8	M16	3	95	245	25	18	10	195	225	244	135	105	40	12	28	113,8
	2	483	380		59					275					245	274	160	130				161,0
	3	570	460			10				300						299						231,2
200X15	1	400	360	68	55	8			105	245	35	28	15		225	244	135	105				114,2
	2	480	380		59					275					245	274	160	130				161,2
	3	570	460			10				300						299						231,4
200x25	1	430	360	83	55	8		4	115	245	45	37	25		225	244	135	105				114,3
	2	483	380		59					275					245	274	160	130				161,3
	3	570	460			10				300						299						23,1,4
200X32	1	430	360	95	55	8	M20		135	245	50	43	32		225	244	140	105			36	115,5
	2	480	380		59					275					245	274	165	130				162,1
	3	570	460	115		10	M22	6	165	300		48				299					38	233,5
200X40	2	460	360		55	8				245	65	55	40		225	244	145	105				117.0
	2	480	380		50					275					245	274	170	130				164,5
	3	570	4S0			10				300	80					299						234.2
200X50	l	460	360	145	55	8	M27		200	245		72	55		225	244	150	105			46	119,7
	2	483	380		59					275					245	274	175	130				166,4

Продолжение
Размеры в мм

Усл пр Dy*Dy'	Исп детали	D	D1	D2	d	n	d1	n1	D3	D4	d2	d3	d4	d5	d6	d7	B	B1	h	h1	h2	Масса фланца со ставкой, кг, не более
200X50	3	570	450	170	59	10	M30	6	225	300	100	82	60	195	245	299	175	130	40	12	52	239,0
200X65	1	460	360		55	8				245		90	70		225	244	155	105				122,8
	2	480	380		59	8				275		90			245	274	180	130				168,4
	3	570	460	185	59	10			245	303	115	95			245	299	180	130				241,4
200X80	1	460	360	185	55	8			245	245	115	100	85		225	244	155	105				122,9
	2	480	380	195	59	8	M33		260	275	130	115	90		245	274	180	130			57	170,7
	3	570	450	220	59	10	M36		290	300	140		90		245	299	180	130			62	245,2
200X100	1	460	360	195	55	8	M33		260	245	125		100		225	244	160	105			57	124,9
	2	480	380	220	59	8	M36		290	275	141	125			245	274	190	130			59	176,8
	3	570	460	235	59	10	M36	8	300	300	160	132			245	299	190	130				248,1

Примечания: 1. Материал вставки (поз. 2) —сталь марок 12X18Н1 ОТ, 10Х17Н13М2Т, 10Х17Н13МЗТ, 08Х17Н15МЗТ по ГОСТ 5632—72.
2. На поверхности вставки (поз. 2) необходимо клеймить марку стали.
Пример условного обозначения переходного фланца со вставкой исполнения 2, Dy 65 мм, Dy 6 мм, на условное давление Ру 32 МПа согласно табл. 1 ГОСТ 22790—89, из стали марки 20ХЗМВФ:
Фланец переходной со вставкой 2—65X6—32—20X3МВФ — ГОСТ 22814—83
