Днище ОСТ 24.125.21-89
Донышки для трубопроводов АЭС.
Донышки из коррозионно-стойкой стали аустенитного класса для трубопроводов атомных электростанций на рабочее давление и температуру среды (водяной пар и горячая вода):
- р = 19,62 МПа (200 кгс/см2), t = 290°С;
- р = 7,55 МПа (77 кгс/см2), t = 290°С;
- р = 17,66 МПа (180 кгс/см2), t = 360°С;
- р = 5,40 МПа (55 кгс/см2), t = 60°С;
- р = 10,79 МПа (110 кгс/см2), t = 55°С;
- р = 3,92 МПа (40 кгс/см2), t = 450°С;
- р = 10,10 МПа (103 кгс/см2), t = 170°С;
- р = 3,92 МПа (40 кгс/см2), t = 290°С;
- р = 13,73 МПа (140 кгс/см2), t = 335°С;
- р = 3,92 МПа (40 кгс/см2), t = 200°С.
- р = 9,02 МПа (92 кгс/см2), t = 290°С;
остальных исполнений - заготовки из стали марки 08Х18Н10Т группы ШБ по ОСТ108.109.01.
Допускается применять заготовки категории А и Г
Пример условного обозначения приварного донышка исполнения 01 Ду =10 мм на параметры среды р = 3,92 МПа (40 кгс/см2), t = 290°С:

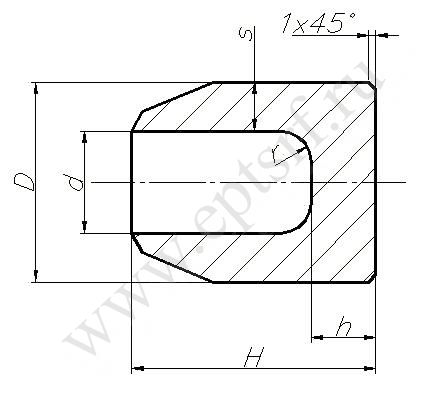

Донышко 01 ОСТ 24.125.21Размеры в мм
| Исполнение | Условный проход Ду, мм | Размеры труб | D | d | S | Н | h | Масса кг** |
| р = 19,62 МПа (200 кгс/см2), t = 290°С; р = 17,66 МПа (180 кгс/см2), t = 360°С; р = 13,73 МПа (140 кгс/см2), t = 335°С; р = 10,79 МПа (110 кгс/см2), t = 55°С; р = 10,10 МПа (103 кгс/см2), t = 170°С; р = 9,02 МПа (92 кгс/см2), t = 290°С; р = 7,55 МПа (77 кгс/см2), t = 290°С; р = 5,40 МПа (55 кгс/см2), t = 60°С; p = 3,92 МПа (40 кгс/см2), t = 290°С; p = 3,92 МПа (40 кгс/см2), t = 200°С | ||||||||
| 01 | 10 | 14x2,0 | 20 | 10 | 4,5 | 20 | 6 | 0,035 |
| 02 | 15 | 18x2,5 | 13 | 3,0 | 25 | 0,04 | ||
| 03 | 20 | 25x3,0 | 30 | 19 | 4,5 | 0,10 | ||
| 04 | 25 | 32x3,5 | 36 | 25 | 0,13 | |||
| 05 | 32 | 38x3,5 | 45 | 30 | 10 | 0,30 | ||
| p=17,66 МПа (180 кгс/см2), t = 360°С; p = 13,73 МПа (140 кгс/см2), t = 335°С | ||||||||
| 06 | 50 | 57x5,5 | 60 | 40 | 8,0 | 35 | 10 | 0,50 |
| 07 | 65 | 76x7,0 | 80 | 60 | 40 | 15 | 1,00 | |
| 08 | 80 | 89x8,0 | 95 | 65 | 14 | 45 | 1,70 | |
| р= 10,79 МПа (110кгс/см2), t = 55°С; р = 10,10 МПа (103 кгс/см2), t =170°С; р = 7,55 МПа (77 кгс/см2), t = 290°С; р = 9,02 МПа (92 кгс/см2), t =290°С; р = 5,40 МПа (55 кгс/см2) t = 60°С; р = 3,92 МПа (40 кгс/см2), t =290°С; p = 3,92 МПа (40 кгс/см2), t = 200°С | ||||||||
| 09 | 50 | 57x4,0 | 60 | 44 | 7,0 | 35 | 10 | 0,50 |
| 10 | 65 | 76x4,5 | 80 | 60 | 9,0 | 0,80 | ||
| 11 | 80 | 89x5,0 | 95 | 75 | 40 | 1,20 | ||
| р = 10,79 МПа (110 кгс/см2), t = 55°С; р = 10,10 МПа (103 кгс/см2), t = 170°С; p = 9,02 МПа (92 кгс/см2), t = 290°С; p = 7,55 МПа (77 кгс/см2), t = 290°С | ||||||||
| 12 | 100 | 108x7,0 | 110 | 95 | 7,0 | 35 | 12 | 1,35 |
| 13 | 125 | 133x8,0 | 135 | 118 | 8,0 | 45 | 15 | 2,40 |
| 14 | 150 | 159x9,0 | 162 | 141 | 9,0 | 50 | 20 | 4,60 |
| 15 | 200 | 219x12,0 | 222 | 195 | 12 | 60 | 25 | 11,00 |
| Р = 3,92 МПа (40 кгс/см2), t = 450°С | ||||||||
| 16 | 150 | 159x6,5 | 162 | 147 | 6,5 | 45 | 15 | 3,30 |
| р = 5,40 МПа (55 кгс/см2), t = 60°С; р = 3,92 МПа (40 кгс/см2), t = 290°С; p = 3,92 МПа (40 кгс/см2), t = 200°С | ||||||||
| 17 | 100 | 108x5,0 | 110 | 98 | 5,0 | 35 | 9 | 1,00 |
| 18 | 125 | 133x6,0 | 135 | 122 | 6,0 | 10 | 1,60 | |
| 19 | 200 | 220x8,0 | 222 | 204 | 8,0 | 50 | 18 | 7,20 |
| Р = 13,73 МПа (140 кгс/см2), t = 335°С | ||||||||
| 17 | 100 | 108x5,0 | 110 | 98 | 5,0 | 35 | 9 | 1,00 |
| 18 | 125 | 133x6,0 | 135 | 122 | 6,0 | 10 | 1,60 | |
