Фланец переходной ГОСТ 22813-83

1. Настоящий стандарт распространяется на переходные фланцы для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и Для производства минеральных удобрений, на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2) и Dy*Dу От 40X6 до 200Х100 мм при температуре среды от минус 50 до плюс 510 °С.
2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже 1 и в таблице.

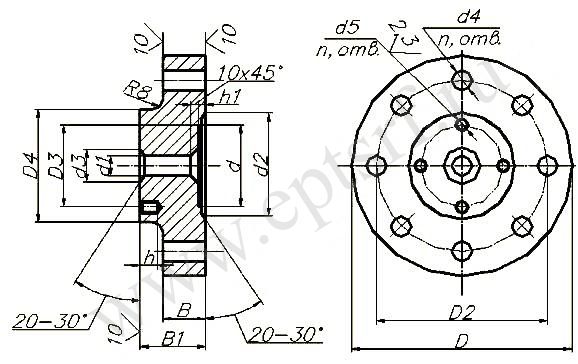

Черт. 1

Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
40x6	3	165	70	115	42	40	6	55	10	24	6	M14	3 4 3	35	60	25	5	5,8
	4	200		145				65		29				40	65			9,3
40x10	4		95		60		10		18			M16			68	28		9,9
50x6	2		70		42	55	6	72	10			M14			65	25	6	9,2
	4	225		170		60		82		33				50	75			14,7
50х10	2	200	95	145	60	55	10	72	18	29		M16		40	68	28		9,7
	4	225		170		60		82		33				50	78			14,0
50x15	4		105		68		15		28									15,2
50x25	3		115		80	60	25		37 10									15,6
65x6	2		70		42	70	6	90				M14			75	25	7	14,1
	3	245		185				95						55	80			18,7
	4	260		195						36								20,8
65x10	2	225	95	170	60		10	90	18	33		M16		50	78	28		14,4
	3	245		185				95						55	82			16,3
	4	260		195						36								21,6

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
65x15	2	225	105	170	68	70	15	90	28	33	6	M16	3	50	78	28	7	13,5
	3	245		185				95						55	82			19,7
	4	260		195						36								16,9
65x25	2	225	115	170	80		25	90	37	33			4	50	78			15,5
	3	245		185				95						55	82			20,0
80x6	1		70		42	85	6	100	10			M14	3		80	25	8	18,5
	2	260		195		90		115		36								20,6
	3	290		220						39				65	90			30,4
	4	300		235		85		120			8			70	95			34,2
80x10	1	245	95	185	60		10	100	18	33	6	M16		55	82	28		19,3
	2	260		195		90		115		36								21,1
	3	290		220						39				65	92			31,1
	4	300		235		85		120			8			70	98			34,7

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
80x15	1	245	105	185	68	85	15	100	28	33	6	M16	3	55	82	28	8	19,6
	2	260		195		90		115		36				55	82			21,7
	3	290		220		90		115		39				65	92			31,4
	4	300		235		85		120		39	8			70	98			34,9
80x25	1	245	115	185	80	85	25	100	37	33	6		4	55	82			19,8
	2	260		195		90		115		36				55	82			21,9
	3	290		220		90		115		39				65	92			31,6
	4	300	135	235	95	85		120	40	39	8	M20		70	105	36		36,9
80x32	2	260	135	195	95	90	32	115	43	36	6	M20		55	92	36		34,6
80x32	4	300	165	235	115	85	32	120	55	39	8	M22	6	70	108	38		40,6
100x6	1	260	70	195	42	100	6	115	10	36	6 8	M14	3	55	80	25		20,5
	2	290		220				125		39				65	90			30,7
	3	300		235				132		39				70	95			33,8
	4	330		255				132		42				80	105			47,0

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
100x10	1	60	95	195	60	100	10	115	18	36	6	M16	3	55	82	28	8	21,3
	2	290		220				125		39	6			65	92			31,4
	3	300		235				132		39	8			70	98			34,6
	4	330		255				132		42	8			80	108			47,7
100x15	1	260	105	*195~	68		15	115	28	36	6			55	82			22,0
	2	290		220				125		39	6			65	92			31,7
	3	300		235				132		39	8			70	98			34,9
	4	330		255				132		42	8			80	108			48,0
100x25	1	260	115	195	80		25	115	37	36 39	6			55	82			21,8
	2	290		220				125			6			65	92			31,9
	3	300		235				132			8			70	98	36		35,1
	4	330	135	255	95			132	40	42	8	M20		80	115			49,9
100x32	1	260		195			32	115 125	43	36	6		4	55	92			23,4
	2	290		220				115 125	43	39	6		4	65	102			33,4
	3	300	165	235	115			132	48	39	8	M22	6	70	108	38		38,9
	4	330	165	255	115			132	55	42	8	M22	6	80	118	38		51,9

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
100x40	3	300	165	235	115	120	40	132	55	39	8	M22	6	70	108	38	8	38,6
125x6	1	300	70	235	42		6	145	10	39		M14	3	70	95	25	10	33,4
	2	330		255				162		42				80	105	25		46,5
	3	400		305				162		48				85	110	28		74,0
	4	400		315				165		48				95	120			82,6
125x10	1	300	95	235	60		10	145	18	39'		M16		70	98			34,2
	2	330		255				162		42				80	108			47,3
	3	400		305				162		48				85	112			74,7
	4	400		315				165		48				95	122			82,9
125x15	1	300	105	235	68		15	145	28	39				70	98			34,4
	2	330		255				162		42				80	108			47,5
	3	400		305				162		48				85	112			74,9
	4	400		315				165		48				95	122'			83,8

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
125x25	1	300	115	235	80	120	25	145	37	39	8	M16	4	70	98	28	10	34,6
	2	330		255				162		42				80	108			47,7
	3	400		305				162		48				85	112			75,1
	4	400	135	315	95			165	40	48		M20		95	132	36		85,5
125x32	1	300		235			32	145	43	39				70	105			36,2
	2	330		255				162	43	42				'80	115			49,2
	3	400	165	305	115			162	48	48		M22	6	85	122	38		79,3
	4	400		315				165	55	48				95	132			87,5
125x40	1	300		235			40	145	55	39				70	108			38,2
	2	330		255				162		42				80	118			51,8
	3	400		305				162		48				85	122			78,6
	4		200	315	145			165	65			M27		95	142	45		92,1
125x50	4		225	315	170		60	165	82			M30		95	148	52		95,7

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1		d2		d3	d4	n	d5	n1	B	B1	h
150x6	1	400	70	305	42	150	6	175	10	48	8	M14	3	85	110	25	11	74,6
	2	400		315				195		48				95	120			82,1
	3	460		360						55				105	130			119,8
	4	480		380						59				130	155			161,4
150x10	1	400	95	305	60		10	175	18	48		M16		85	112	28		75,5
	2	400		315				195		48				95	122			82,8
	3	460		360						55				105	132 158			120,6
	4	480		S80						59				130	132 158			162,2
150x15	1	400	105	305	68		15	175	28	48				85	112			75,6
	2	400		315				195		48				95	122			83,1
	3	460		360						55 59				105	132			120,8
	4	480		380						55 59				130	158			162,4

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
150x25	1	403	115	305	80	150	25	175	37	48	8	M16	4	85	112	28	11	75,8
	2	403		315				195		48				95	122			83,2
	3	460		360						55				105	132			120,9
	4	480	135	380	95				40	59		M20		130	165	36		164,2
150x32	1	400		305			32	175	43	48				85	120			77,3
	2	400		315				195	43	48				95	130			84,7
	3	460	165	360	115				48	55		M22	6	105	142	38		124,7
	4	480		380					55	59				130	168			166,1
150x40	1	400		305			40	175		48				85	122			79,2
	2	400		315				195		48				95	132			86,6
	3	460		360						55				105	142			124,3
	4	480	200	380	145				65	59		M27		130	175	46		170,5
150x50	1	400		305			55	175	72	48				85	130			83,1
150x50	2	400		315			55	195	72	48				95	140			90,1

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
150x50	3	460	225	360	170	150	60	195	82	55	8	M30 M33	6	105	158	52	11	121,8
	4	480		380						59				130	182			179,2
150X65	2	400		315			70		90	48				95	148			79,8
	3	460	245	360	185				95	55				105	158	52		121,2
	4	480	260	380	195					59				130	188	57	12	178,0
200x6	1	460	70	360	42	195	6	225	10	55		M14	3	105	130	25		119,0
	2	480		380				245		59				130	155			160,0
	3	570 460		460							10							255,2
200х10	1		95	360	60		10	225	18	55	8	M16		105	132	28		119,8
	2	480		380				245		59				130	158			160,7
	3	570		460							10							255,9
200x15	1	460	105	360	68		15	225	28	55	8			105	132			130,0
	2	480		380				245		59				130	158			161,1
	3	570		460							10							256,2

Продолжение

Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
200x25	1	460	115	360	80	195	25	225	37	55	8	M16	4	105	132	28	12	120,1
	2	480		380				?45		59				130	158			161,0
	3	570		460							10							256,2
200x32	1	460	135	360	95		32	225	43	55	8	M20		105	140	36		121,6
	2	480		380				245		59				130	165			162,5
	3	570	165	460	115				48		10	M22	6		168	38		259,9
200x40	1	460		360			40	225	55	55	8			105	142			123,6
	2	480		380				245		59				130	168			164,3
	3	570	200	460							10							260,7
200x50	1	460		360	145		55	225	72	55	8	M27		105	150	46		127,1
	2	480		380				245		59				130	175			168,9
	3	570	225	460	170		60		82		10	M30			182	52 •		267,5
200x65	1	460		360			70	225	90	55	8			105	158			132,4
	2	480		380				245		59				130	182			171,3
	3	570	245	460	185				95		10							269,5

Продолжение
Размеры в мм

Условные проходы, Dy*Dy'	Исполнение детали	D	D1	D2	D3	d	d1	d2	d3	d4	n	d5	n1	B	B1	h	h1	Масса, кг не более
200x80	1	460	245	360	185	195	85	225	100	55	8	M30	6	105	158	52	12	132,5
	2	480	260	380	195		90	245	115	59	8	M33		130	188	57		176,3
	3	570	290	460	220		90	245	115	59	10	M36		130	190			278,7
200x100	1	460	260	360	195		100	225	115	55	8	M33		105	162			136,5
200x100	3	570	300	460	235		100	245	132	59	10	M36	8	130	190			280,7

Пример условного обозначения переходного фланца исполнения 4, Dy 65 мм к Dy 6 мм, на условное давление Ру 100 МПа согласно табл. 1 ГОСТ 22790—89, из стали марки 20ХЗМВФ:
Фланец переходной 4—65X6—100—20ХЗМВФ — ГОСТ 22813—83
