Тройник ТУ 51-29-81
Тройники сварные с накладками применяются для ответвлений от
магистральных и обвязочных трубопроводов для транспортирования
некоррозионноактивного газа в условиях Крайнего Севера
Технические требования по ТУ 51-29-81
Давление от 5,5 МПа (55 кгс/см2) до 10 МПа (100 кгс/см2)
Диапазон рабочих температур: сталь 20 ГОСТ 1050-88 от -20°С до 50°С
сталь 09Г2С ГОСТ 19281-89 от -60 до 50°С
Толщина стенки соединительных деталей рассчитывается в соответствии с
СНиП 2.05.06-85.
Возможно изготовление тройников по ТУ 102-375-84 с накладками или без
накладок типоразмеров от 108 до 426 на давлеие до 10 МПа (100 кгс/см2)
|

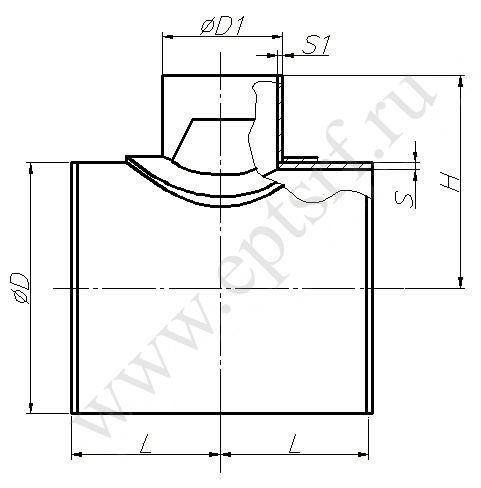

Dy |
D |
S |
D1 |
S1 |
L |
H |
PN, МПа (кгс/см2) при
коэффициенте |
Масса, кг |
|
|
m=0,6 |
m=0,75 |
||||||||
|
500 |
530 |
14,0 |
219 |
12,0 |
350 |
400 |
10,0 |
10,0 |
148 |
|
273 |
14,0 |
450 |
490 |
10,0 |
10,0 |
204 |
|||
|
325 |
12,0 |
450 |
490 |
10,0 |
10,0 |
184 |
|||
|
426 |
14,0 |
500 |
500 |
10,0 |
10,0 |
257 |
|||
|
530 |
14,0 |
600 |
600 |
10,0 |
10,0 |
342 |
|||
|
700 |
720 |
11,3 |
325 |
12,0 |
450 |
550 |
6,4 |
7,5 |
211 |
|
426 |
14,0 |
500 |
600 |
6,4 |
7,5 |
267 |
|||
|
530 |
14,0 |
600 |
650 |
6,4 |
7,5 |
358 |
|||
|
720 |
11,3 |
800 |
800 |
6,4 |
7,5 |
530 |
|||
|
14,0 |
325 |
12,0 |
450 |
550 |
7,5 |
10,0 |
258 |
||
|
426 |
14,0 |
500 |
600 |
7,5 |
10,0 |
312 |
|||
|
530 |
14,0 |
600 |
650 |
7,5 |
10,0 |
399 |
|||
|
720 |
14,0 |
800 |
800 |
7,5 |
10,0 |
623 |
|||
|
16,0 |
325 |
12,0 |
450 |
550 |
10,0 |
10,0 |
290 |
||
|
426 |
14,0 |
500 |
600 |
10,0 |
10,0 |
360 |
|||
|
18,0 |
530 |
14,0 |
600 |
650 |
10,0 |
10,0 |
503 |
||
|
720 |
18,0 |
800 |
800 |
10,0 |
10,0 |
807 |
|||
|
1000 |
1020 |
16,0 |
325 |
12,0 |
450 |
700 |
6,4 |
7,5 |
395 |
|
426 |
14,0 |
500 |
750 |
6,4 |
7,5 |
467 |
|||
|
530 |
14,0 |
600 |
800 |
6,4 |
7,5 |
603 |
|||
|
720 |
11,3 |
800 |
900 |
6,4 |
7,5 |
807 |
|||
|
1020 |
16,0 |
1050 |
1050 |
6,4 |
7,5 |
1333 |
|||
|
18,4 |
325 |
12,0 |
450 |
700 |
7,5 |
7,5 |
452 |
||
|
426 |
14,0 |
500 |
750 |
7,5 |
7,5 |
532 |
|||
|
530 |
14,0 |
600 |
800 |
7,5 |
7,5 |
685 |
|||
|
720 |
14,0 |
800 |
900 |
7,5 |
7,5 |
998 |
|||
|
1020 |
18,4 |
1050 |
1050 |
7,5 |
7,5 |
1534 |
|||
|
21,5 |
325 |
12,0 |
450 |
700 |
7,5 |
10,0 |
525 |
||
|
426 |
14,0 |
500 |
750 |
7,5 |
10,0 |
607 |
|||
|
530 |
14,0 |
600 |
800 |
7,5 |
10,0 |
772 |
|||
|
720 |
16,0 |
800 |
900 |
7,5 |
10,0 |
1117 |
|||
|
1020 |
21,5 |
1050 |
1050 |
7,5 |
10,0 |
1793 |
|||
|
26,0 |
325 |
12,0 |
450 |
700 |
10,0 |
10,0 |
618 |
||
|
426 |
14,0 |
500 |
750 |
10,0 |
10,0 |
719 |
|||
|
530 |
14,0 |
600 |
800 |
10,0 |
10,0 |
917 |
|||
|
720 |
18,0 |
800 |
900 |
10,0 |
10,0 |
1333 |
|||
|
1020 |
26,0 |
1050 |
1050 |
10,0 |
10,0 |
2173 |
|||
|
1200 |
1220 |
19,1 |
325 |
12,0 |
450 |
800 |
6,4 |
7,5 |
545 |
|
426 |
14,0 |
500 |
850 |
6,4 |
7,5 |
634 |
|||
|
530 |
14,0 |
600 |
900 |
6,4 |
7,5 |
783 |
|||
|
720 |
11,3 |
800 |
1000 |
6,4 |
7,5 |
1109 |
|||
|
1020 |
16,0 |
1050 |
1150 |
6,4 |
7,5 |
1684 |
|||
|
1220 |
19,1 |
1250 |
1250 |
6,4 |
7,5 |
2273 |
|||
|
20,5 |
325 |
12,0 |
450 |
800 |
7,5 |
7,5 |
584 |
||
|
426 |
14,0 |
500 |
850 |
7,5 |
7,5 |
678 |
|||
|
530 |
14,0 |
600 |
900 |
7,5 |
7,5 |
837 |
|||
|
720 |
14,0 |
800 |
1000 |
7,5 |
7,5 |
1215 |
|||
|
22,0 |
1020 |
18,4 |
1050 |
1150 |
7,5 |
7,5 |
1937 |
||
|
1220 |
22,0 |
1250 |
1250 |
7,5 |
7,5 |
2629 |
|||
|
26,0 |
325 |
12,0 |
450 |
800 |
7,5 |
10,0 |
722 |
||
|
426 |
14,0 |
500 |
850 |
7,5 |
10,0 |
853 |
|||
|
530 |
14,0 |
600 |
900 |
7,5 |
10,0 |
1055 |
|||
|
720 |
14,0 |
800 |
1000 |
7,5 |
10,0 |
1494 |
|||
|
1020 |
21,5 |
1050 |
1150 |
7,5 |
10,0 |
2308 |
|||
|
1220 |
26,0 |
1250 |
1250 |
7,5 |
10,0 |
3109 |
|||
|
1400 |
1420 |
23,2 |
325 |
12,0 |
450 |
900 |
6,4 |
7,5 |
772 |
|
426 |
14,0 |
500 |
950 |
6,4 |
7,5 |
873 |
|||
|
530 |
14,0 |
600 |
1000 |
6,4 |
7,5 |
1090 |
|||
|
720 |
11,7 |
800 |
1100 |
6,4 |
7,5 |
1498 |
|||
|
1020 |
16,0 |
1050 |
1250 |
6,4 |
7,5 |
2218 |
|||
|
1220 |
19,1 |
1250 |
1350 |
6,4 |
7,5 |
2885 |
|||
|
1420 |
23,2 |
1450 |
1450 |
6,4 |
7,5 |
3706 |
|||
|
24,3 |
325 |
12,0 |
450 |
900 |
7,5 |
7,5 |
792 |
||
|
426 |
14,0 |
500 |
950 |
7,5 |
7,5 |
912 |
|||
|
530 |
14,0 |
600 |
1000 |
7,5 |
7,5 |
1120 |
|||
|
25,8 |
720 |
14,0 |
800 |
1100 |
7,5 |
7,5 |
1685 |
||
|
1020 |
18,4 |
1050 |
1250 |
7,5 |
7,5 |
2485 |
|||
|
26,7 |
1220 |
22,0 |
1250 |
1350 |
7,5 |
7,5 |
3318 |
||
|
1420 |
26,7 |
1450 |
1450 |
7,5 |
7,5 |
4263 |
|||
|
25,8 |
325 |
12,0 |
450 |
900 |
7,5 |
10,0 |
840 |
||
|
426 |
14,0 |
500 |
950 |
7,5 |
10,0 |
1143 |
|||
|
26,7 |
530 |
14,0 |
600 |
1000 |
7,5 |
10,0 |
1240 |
||
|
720 |
14,0 |
800 |
1100 |
7,5 |
10,0 |
1685 |
|||
|
31,9 |
1020 |
21,5 |
1050 |
1250 |
7,5 |
10,0 |
3040 |
||
|
1220 |
26,0 |
1250 |
1350 |
7,5 |
10,0 |
3830 |
|||
|
1420 |
31,9 |
1450 |
1450 |
7,5 |
10,0 |
5220 |
|||
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
