Тройник ТУ 1469-006-04606975-2000


Тройники сварные без воротника и усиливающих накладок предназначены для изменения направления магистральных и обвязочных трубопроводов на условное давление до 16 МПа (160 кгс/см2) в диапазоне температур эксплуатации от минус 60 °С до плюс 150 °С.

Тройники изготавливаются в двух исполнениях:
  • хладостойкие X для районов с холодным климатом;
  • обычные У для обычных (умеренных) климатических районов.
Тройники сварные диаметром до 426 мм изготавливаются из бесшовных горячедеформированных или труб холоднодеформированных по ГОСТ 8731 -74 и 8732-78 (группы В), ГОСТ 8733-74 и 8734-75 (группы В), ГОСТ 9567-75, ТУ 14-3-1128-82, ТУ 14-3-460-75, ТУ 14-3-1578-88, ТУ 14-3-1577-88, ТУ 14-3-1486-87, ТУ 14-3-1760-91, ТУ 14-3-1618-89, ТУ 14-3-251-74 и др.
Тройники диаметром 530 мм изготавливаются из электросварных прямошовных труб по ГОСТ 20295-85, ТУ 14-3-1573-96, ТУ 14-ЗР-01-93, ТУ 14-ЗР-03-94, ТУ 14-ЗР-04-94, ТУ 14-3-1270-84 и др.

Обозначение при заказе тройника сварного наружным диаметром магистрали 530 мм и толщиной стенки 24 мм, наружным диаметром ответвления 168 мм и толщиной стенки 8 мм, из стали 20, на условное давление 12,5 МПа, при коэффициенте условий работы 0,75, обычного исполнения:

ТС 530x24-168x8-12,5-0,75-У ТУ 1469-006

Тройник сварной наружным диаметром магистрали 530 мм и толщиной стенки 20 мм, из стали класса прочности К60, наружным диаметром ответвления 219 мм и толщиной стенки 11 мм, на давление 11 МПа, при коэффициенте условий работы 0,6, холодного исполнения:

ТС 530х20(К60)-219x11(09Г2С)-11-0,6-Х ТУ 1469-006

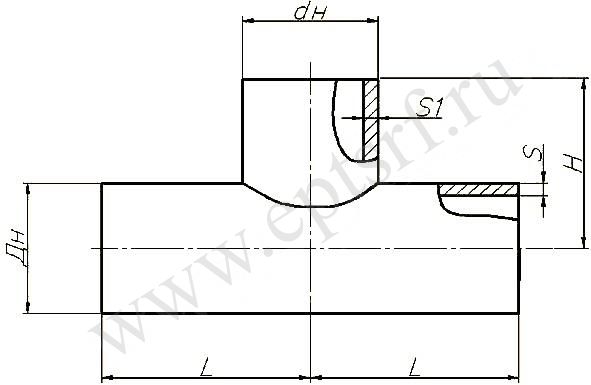

Дн, (мм) dн, (мм) 2L, (мм) н, (мм) Условное давление Ру, (МПа) Толщина стенки S, (мм) для стали Масса, (кг), не более
20 09Г2С 14Г2АФ(К55)
0.6 0.75 0.6 0.75 0.6 0.75
57 57 130 160 12,5 4/4 4/4 4/4 4/4 4/4 4/4 1,3
16,0       4/4 4/4 4/4 1,3
  4,5/4,5 4,5/4,5       1,4
5,5/5,5           1,7
76 57 140 160 12,5       4/4 4/4 4/4 1,5
  4,5/4         1,7
    5/4       1,8
5,5/4           1,9
16,0           4,5/4 1,7
      5/4     1,8
  5,5/4     5,5/4   1,9
    6/4,5       2,0
7/5,5           2,6
76 76 160 170 12,5       4/4 4/4 4/4 1,9
  4,5/4,5         2,2
    5/5       2,4
5,5/5,5           2,6
76 76 160 170 16           4,5/4,5 2,2
      5/5     2,4
  5,5/5,5     5,5/5,5   2,6
    6/6       2,8
7/7           3,2
89 57 150 170 12,5           4/4 1,8
      4,5/4     2,0
  5/4     5/4   2,1
    5,5/4       2,2
6/4           2,4
16           5/4 2,1
      5,5/4     2,2
        6/4   2,4
  6,5/4         2,5
    7/4       2,6
8/5           3,0
Дн, (мм) dн, (мм) 2L, (мм) н, (мм) Условное давление Ру, (МПа) Толщина стенки S, (мм) для стали Масса, (кг), не более
20 09Г2С 14Г2АФ(К55)
0.6 0.75 0.6 0.75 0.6 0.75
89 76 160 170 12,5 6/5           3,0
    6/5       3,0
16 8/7           3,8
    7/6       3,6
89 200 190 12,5           4/4 2,7
      4,5/4,5     3,0
  5/5     5/5   3,3
    5,5/5,5       3,6
6/6           3,9
16           5,5 3,3
      5,5/5,5     3,6
        6/6   3,9
  6,5/6,5         4,2
    7/7       4,5
8/8           5,1
114 89 200 200 12,5           5/4 3,6
      5,5/4,5     4,0
        6/5   4,4
  6,5/5         4,6
    7/5,5       5,0
8/6,5           5,7
16           6,5/5 4,6
      7/5,5     5,0
        8/6   5,5
  8/6,5         5,7
    9/7       6,2
10/8           7,4
108 250 210 12,5 8/8           8,3
    7/7       7,3
16 11/11           11,0
    9/9       9,2
114 250 210 12,5           5/5 5,1
      6/6     6,0
  6,5/6,5     6,5/6,5   6,5
    7/7       7,0
8/8           7,9
16           6,5/6,5 6,5
      7,5/7,5     7,4
        8/8   7,9
  8,5/8,5         8,3
      9/9     8,8
11/11           10,5
133 133 280 250 12,5           6/6 8,0
      6,5/6,5     8,7
    8,5/8,5       11,2
9,5/9,5           12,4
16           7,5/7,5 9,9
      8,5/8,5     11,2
    11/11       14,1
12/12           15,3
