Тройник ОСТ 108.720.01-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Материал: Сталь 20 ТУ 14-1-3981 Гр. IIT ОСТ 108.030.113

Имеет ресурс работы 200000 часов.

Изготавливается в соответствии с требованиями ОСТ 108.720.01-82 в нескольких сполнениях.

Условия эксплуатации:



  • р=37,27 МПа (380 кгс/см2), t=280°С

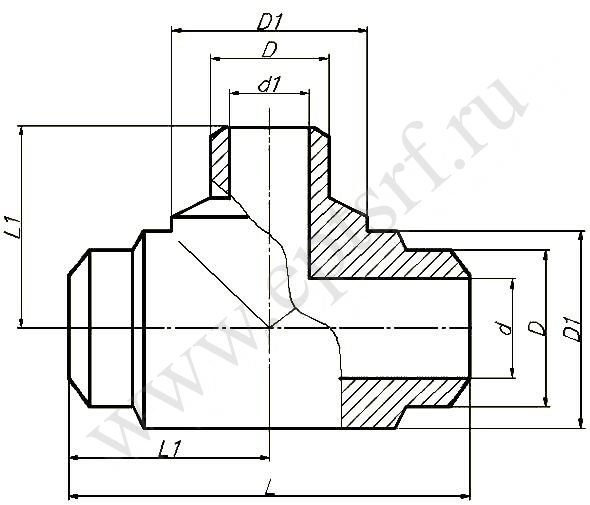

Исп. Наружн. диаметр присоед. трубы Толщина стенки присоед. трубы D D1 d L L1 Масса, кг
01 10 16 2,5 17 20 11 60 30 0,11
02 20 28 4,0 29 35 20 80 40 0,50
03 40 57 9,0 58 63 39 130 65 2,45
  • p=23,54 МПа (240 кгс/см2), t=250°С
  • p=18,14 МПа (185 кгс/см2), t=215°С
Исп. Наружн. диаметр присоед. трубы Толщина стенки присоед. трубы D D1 d L L1 Масса, кг
04 10 16 2 17 20 12 60 30 0,10
05 20 28 3 29 35 22 80 40 0,45
06 65 76 9 77 82 58 180 90 4,78
