Тройник ГОСТ 17376-2001

Краткая техническая характеристика:

Условное давление, PN (Ру), МПа	до 16
Наружный диаметр, D, мм	45-426
Температура, t°C	От минус 70° до плюс 450°
Материал	углеродистые, низколегированные стали

Стандарт устанавливает общие технические условия на бесшовные приварные тройники (равнопроходные и переходные) из углеродистой и легированной стали.

Тройники применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 160 МПа и температуре от -70°С до +450°С.

Условия применения (эксплуатации) тройников устанавливают на основе результатов расчетов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу веществ и окружающей среды.

Диаметр бесшовных тройников исполнения 2 от 45 до 426 мм.

Пример условного обозначения равнопроходного тройника исполнения 2, диаметр 76 мм, Т=7 мм из стали 20:
Тройник 76х7 ГОСТ 17376-01,

То же из стали 09Г2С для трубопроводов, подконтрольных органам надзора:
Тройник П 76х7 09Г2С ГОСТ 17376-01.

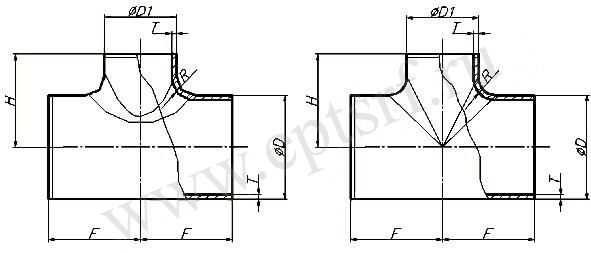

DN, мм	D, мм	Т, мм	D1, мм	T1, мм	F, мм	H, мм	Масса, кг
65	76	7	45	5	65	60	1,6
		3,5	57	з,о			0,8
		6		5			1,4
		7		5,5			1,6
		3,5	76	3,5			0,8
		6	76	6			1,4
80	89	3,5	57	3	80	70	1,5
		6		4			2
		8		5,5			2,7
		3,5	76	3,5			1,5
		6		6			2
		8		7			2,7
		3,5	89	3,5			1,5
		6		6			2
		8		8			2,7
100	108	4	76	3,5	100	80	2,2
		6		5			3,3
		8		6			4,5
		4	89	4			2,2
		6		6			3,3
		8		8			4,5
		4	108	4			2,2
		6		6			3,3
		8		8			4,5
125	133	4	89	3,5	110	95	2,9
		6		5			4,1
		8		6			5,9
		4	108	4			2,9
		6		5			4,1
		8		6			5,9
		4	133	4			2,9
		6		6			4,1
		8		8			5,9
150	159	4,5	108	4	130	110	4,8
		6		5			6,6
		8		6			9
		10		9			10,1
		4,5	133	4			4,8
		6		5			6,6
		8		6			9
		10		10			10,1
		4,5	159	4,5			4,8
		6		6			6,6
		8		8			9
		10		10			10,1
		4,5		4,5			4,8
		6		6			6,6
		8		8			9
		10		10			10,1
200	219	6	133	5	160	140	10,2
		8		6			13,8
		10		8			16,8
		12		10			19,9
		6	159	6			10,2
		8		6			13,8
		10		8			16,8
		12		11			19,9
		6	219	6			10,2
		8		8			13,8
		10		10			16,8
		12		12			19,9
250	273	7	159	4,5	190	175	18,4
		10		.6,0			26
		12		8			31,2
		7	219	6			18,4
		10		8			26
		12		10			31,2
		7	273	7			18,4
		10		10			26
		12		12			31,2
300	325	8	219	6	220	200	27,4
		10		8			34,2
		12		10			41,1
		8	273	7			27,4
		10		10			34,2
		12		12			41,1
		8	325	8			27,4
		10		10			34,2
		12		12			41,1
350	377	10	273	7	240	225	46
		12	273	10			55,2
		10	325	8			46
		12	325	10			55,2
		10	377	10			46
		12	377	12			55,2
400	426	10	325	8	270	250	55,5
		12		10			66,6
		16		12			88,8
		10	377	10			55,5
		12		12			66,6
		16		16			88,8
		10	426	10			55,5
		12		12			66,6
		16		16			88,8
